Технологии крепления осевого инструмента в станках с ЧПУ - Держатель осевого инструмента

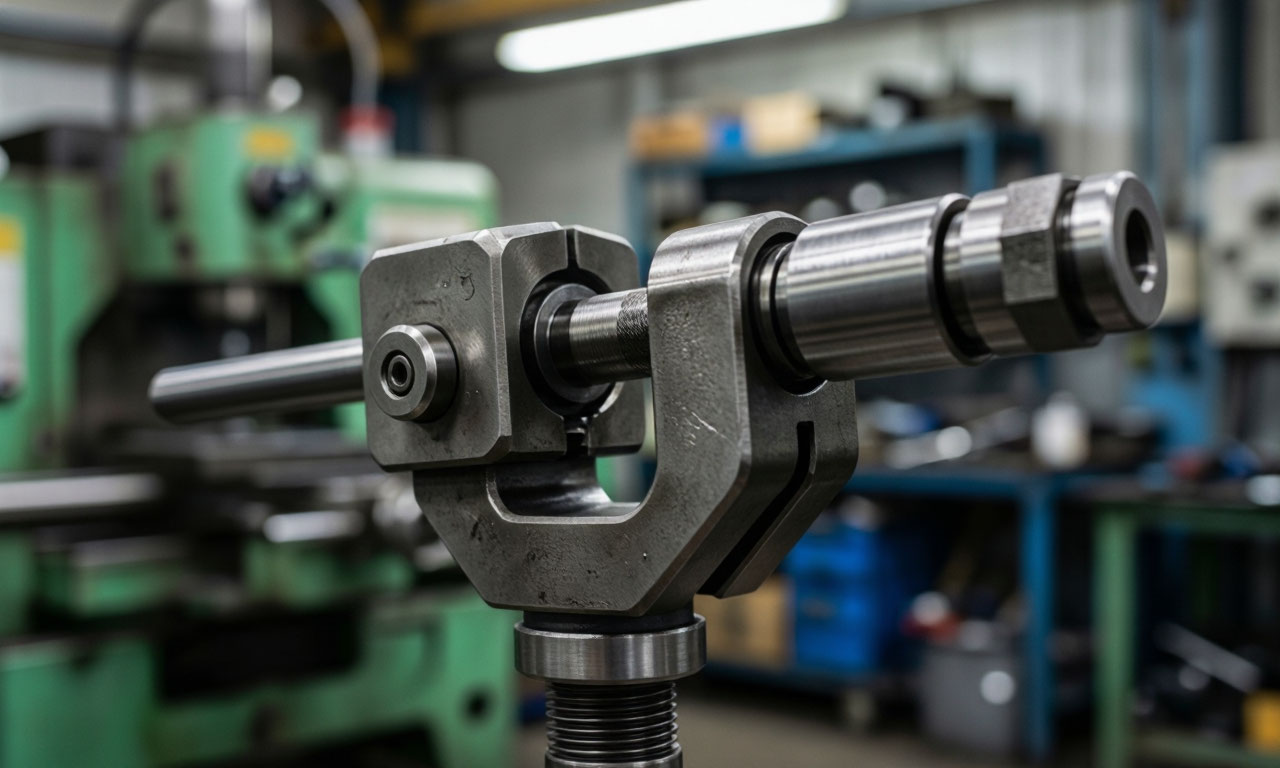

Держатель осевого инструмента важный элемент металлорежущего оборудования, от которого напрямую зависят точность обработки, стойкость инструмента и качество готовой детали. Этот узел обеспечивает надёжную фиксацию сверла, фрезы, метчика или зенкера в шпинделе станка, передавая крутящий момент и осевую подачу.

От правильного выбора и настройки держателя зависит не только производительность, но и ресурс самого дорогостоящего инструмента.

Конструктивные элементы и принцип работы

В основе любого держателя осевого инструмента лежит корпус, который монтируется в шпинделе станка, и зажимной механизм, фиксирующий инструментальный хвостовик. Корпус может иметь различные посадочные поверхности для сопряжения со шпинделем: конические, цилиндрические или комбинированные.

Внутренняя полость держателя предназначена для размещения хвостовика инструмента, а наружная поверхность служит для взаимодействия с механизмами зажима и центрирования.

Зажимной механизм наиболее критичный узел, определяющий надёжность фиксации. В современных конструкциях применяются различные схемы: от простых винтовых зажимов до сложных цанговых и гидравлических систем. Основное требование обеспечение постоянного зажимного усилия, достаточного для передачи крутящего момента без проскальзывания инструмента.

Вспомогательный инструмент для токарного станка позволяет надёжно закрепить державку, сверло, отрегулировать длину вылета и положение центра, оперативно поменять инструмент на другой нужного размера. Жёсткая фиксация гарантия высокой точности обработки осевым инструментом.

Типы инструментальных хвостовиков

Инструментальный хвостовик элемент, непосредственно вставляемый в держатель. От его конструкции зависит способ крепления и точность центрирования. Конические хвостовики с конусом 7:24 получили наибольшее распространение в станках с ЧПУ и обрабатывающих центрах. Они обеспечивают высокую точность позиционирования и жёсткость крепления благодаря значительной площади контакта.

Такие хвостовики стандартизированы по типам A, AD, AF и другим исполнениям, различающимся наличием каналов для подачи смазочно-охлаждающей жидкости.

Квадратные хвостовики применяются для ручного инструмента и некоторых типов метчиков и развёрток. Квадратный конец хвостовика, отформованный на цилиндрическом стержне, входит в соответствующее гнездо держателя, что исключает проворачивание при передаче крутящего момента. Такие хвостовики нормируются ГОСТ 9523-84 для диаметров от 1 до 100 мм.

Цилиндрические хвостовики зажимаются в цанговых патронах или трёхкулачковых механизмах. Их преимущество простота изготовления и возможность использования инструментов различных диаметров в одном патроне за счёт сменных цанг. Для крепления инструмента дополнительно могут использоваться переходные втулки различного исполнения, а также цанговые патроны с цилиндрическим хвостовиком. Однако при высоких нагрузках цилиндрический хвостовик требует более мощного зажима для предотвращения проскальзывания.

Осевой зажим и принципы фиксации

Осевой зажим обеспечивает неподвижность инструмента вдоль оси вращения. В штыковых соединениях фиксация происходит при повороте держателя, в результате которого штифт заходит в пазы и натягивает коническое сопряжение. Упругие элементы, такие как пакеты тарельчатых пружин или эластичные кольца, поддерживают постоянный натяг, компенсируя тепловые расширения и вибрации.

Винтовое крепление классический способ фиксации хвостовика. Винты, расположенные по окружности корпуса, зажимают хвостовик инструмента, обеспечивая высокое усилие затяжки. Для повышения надёжности применяются винты с коническими или сферическими концами, которые контактируют с поверхностью хвостовика по линии, создавая точечное давление. Этот метод прост и надёжен, но требует точной регулировки усилия затяжки во избежание деформации хвостовика.

Кольцевая фиксация находит применение в конструкциях, где требуется быстрое освобождение инструмента. Специальные фиксирующие кольца, устанавливаемые в канавках корпуса или хвостовика, предотвращают осевое смещение при работе. В некоторых конструкциях кольца выполняют также функцию уплотнения, предотвращая попадание стружки и СОЖ в зажимной механизм.

Центрирование и точность установки

Точность центрирования инструмента в держателе определяет биение и, следовательно, качество обработанной поверхности и стойкость режущей кромки. Конические поверхности обеспечивают самоцентрирование благодаря точной геометрии сопрягаемых конусов. В патронах, использующих коническое и штыковое соединения, коническая поверхность на втулке и ответная коническая поверхность в держателе обеспечивают точное базирование.

Для высокоточных операций применяются патроны с плоской вспомогательной установочной базой и цилиндрическими поясками. Такая схема создаёт три опорные точки, обеспечивающих определённость и стабильность базирования инструмента. В некоторых конструкциях используются цилиндрические шпонки, которые дополнительно фиксируют положение инструмента и предотвращают его поворот.

Комплексные системы центрирования включают несколько опорных поверхностей: коническую основную, цилиндрическую вспомогательную и торцевую плоскость. Такая схема обеспечивает минимальное биение даже при высоких скоростях вращения и значительных нагрузках. Для контроля точности центрирования применяются индикаторные приборы, замеряющие радиальное и осевое биение на заданном расстоянии от торца патрона.

Балансировка инструмента

Балансировка инструмента в сборе с держателем обязательное условие работы на высоких скоростях. Дисбаланс вызывает вибрации, снижающие качество обработки и сокращающие ресурс как инструмента, так и шпинделя. Современные патроны предусматривают конструктивные меры для снижения дисбаланса: симметричное расположение зажимных элементов, использование лёгких материалов для корпусов и точную подгонку масс.

• Устройства для статической балансировки позволяют определить положение тяжёлого места изделия и удалить лишний материал.
•  В высокоскоростных шпинделях применяется динамическая балансировка, учитывающая распределение масс по длине инструмента. Для этого на корпусе держателя предусмотрены специальные пазы или отверстия, в которые устанавливаются балансировочные грузы.
• Балансировка особенно критична при использовании тяжёлого инструмента, например, торцевых фрез или расточных блоков.
•  В таких случаях масса инструмента может в несколько раз превышать массу держателя, и дисбаланс становится главным источником вибраций. Рекомендуется проводить балансировку каждой сборки инструмента перед установкой в станок.

Осевая стабильность и её значение

Осевая стабильность способность держателя сохранять неизменное положение инструмента вдоль оси шпинделя под нагрузкой. Этот параметр критичен для операций с высокими осевыми нагрузками: сверления глубоких отверстий, нарезания резьбы метчиками, зенкерования. Смещение инструмента приводит к отклонению размеров и формы обрабатываемого отверстия.

Осевая стабильность обеспечивается жёсткой конструкцией держателя и надёжной фиксацией хвостовика. В конструкциях с упругими элементами применяются пружины высокой жёсткости, которые создают постоянный натяг даже при температурных деформациях. Для повышения осевой жёсткости используются специальные стопорные устройства, предотвращающие самоотвинчивание зажимных винтов.

В ударных механизмах и буровом оборудовании применяются устройства с увеличенной площадью контакта хвостовика с осевым отверстием корпуса. Стопоры, выполненные в виде П-образных скоб, распределяют нагрузку на большую площадь, снижая износ сопрягаемых поверхностей и повышая надёжность удержания. Такие решения используются в тяжёлом оборудовании для обработки крупных деталей.

Применение в токарных станках с ЧПУ

В токарных станках с числовым программным управлением применяются держатели VDI для установки осевого инструмента. Эти блоки имеют стандартизированный присоединительный размер, что позволяет унифицировать инструментальную оснастку на различных станках. Держатели VDI различаются по направлению обработки (левые и правые) и положению опорной поверхности относительно оси вращения.

Инструментальный блок VDI монтируется в револьверной головке или на суппорте станка. Суппорт перемещает держатель с инструментом в осевом направлении для выполнения сверлильных или расточных операций. Конструкция суппорта должна обеспечивать точное позиционирование и отсутствие люфта, что достигается за счёт направляющих с высокими требованиями к плоскостности и жёсткости.

Для расширения технологических возможностей применяются патроны с несколькими рядами зажимных элементов. Основные кулачки, связанные с корпусом, зажимают хвостовик непосредственно, а переходные элементы позволяют использовать инструменты различных диаметров без замены патрона. Конструкция с двумя или тремя концентрическими рядами кулачков, соединённых упругими элементами, автоматически адаптируется к размеру хвостовика, обеспечивая надёжную фиксацию инструментов любого стандартного диаметра.

Технические характеристики и геометрические параметры

Основные технические характеристики держателей осевого инструмента включают габаритные размеры корпуса, посадочный диаметр отверстия, высоту держателя и длину вылета инструмента. В обозначении держателей, например SBHA20-40-ZA, первое число указывает на посадочный диаметр отверстия под хвостовик инструмента, второе на диаметр рабочей части. Так, SBHA25-50 означает держатель с посадочным отверстием 25 мм и диаметром рабочей части 50 мм.

Параметры H (высота держателя) и L (длина держателя) определяют возможность установки на конкретном станке. Эти размеры варьируются в широких пределах: для модели SBHA20-40-ZA характерны значения H=65 мм и L=90 мм, а для двойного держателя C20-H25-55 длина достигает 171 мм при высоте 45 мм. Вес держателей может составлять от 2,4 кг до 4,3 кг в зависимости от материала и габаритов.

Для VDI-держателей стандартизированы размеры поперечного сечения, например, 50х50 мм для типа E1. Такие держатели предназначены для закрепления осевого инструмента свёрл, зенкеров, развёрток, метчиков и расточного инструмента. Конструктивное исполнение держателя определяет тип обработки (наружная или внутренняя) и ориентацию опорной поверхности относительно оси вращения шпинделя.

Системы допусков и точность изготовления

Точность изготовления держателей осевого инструмента регламентируется системами допусков, обеспечивающими взаимозаменяемость и стабильность базирования. Для внутреннего отверстия держателя, в которое устанавливается хвостовик инструмента, применяются допуски квалитетов H5, H6 или H7. Допуск H5, используемый в высокоточных держателях VDI, гарантирует минимальный зазор при сопряжении с хвостовиком, что критически важно для операций с высокими требованиями к точности позиционирования.

• Предельные отклонения посадочного диаметра в системах H7 и H6 применяются в держателях для токарно-револьверных станков. Шероховатость поверхности посадочного отверстия должна быть не более Rα ≤ 1,25 мкм, что обеспечивает плотное прилегание хвостовика и минимальное биение. Для хвостовиков корпусов, сопрягаемых с суппортом, применяются допуски D11 и требования по шероховатости Rα ≤ 2,5 мкм для опорных плоскостей.
• Предельные отклонения диаметра оси под ролик составляют h8, а для паза под ролик H11. Допуск радиального биения наружной поверхности ролика относительно его оси не должен превышать 0,01 мм. Шероховатость рабочей поверхности оси под ролик нормируется значением Rα ≤ 0,63 мкм.
• Допуски параллельности, перпендикулярности и симметричности регламентируют положение рабочих поверхностей относительно базовых плоскостей. Допуск параллельности общей прилегающей плоскости рабочих поверхностей штырей относительно оси хвостовика составляет 0,2 мм. Для пазов под шпонку применяются отклонения в пределах 0,02 мм относительно конической поверхности хвостовика. Эти параметры обеспечивают стабильность центрирования и осевую стабильность в процессе обработки.

Твёрдость корпуса держателя после термической обработки, как правило, составляет 36,5…41,5 HRC₃. Для осей под ролики и других сильно нагруженных элементов твёрдость повышается до 57…61 HRC₃. Это обеспечивает сопротивление износу при интенсивной эксплуатации и длительных циклах работы.

Советы по эксплуатации

Перед установкой инструмента в держатель необходимо тщательно очистить посадочную поверхность хвостовика и внутреннюю поверхность патрона. Даже микроскопическая стружка или абразивные частицы снижают точность центрирования и могут вызвать повреждение конических поверхностей. Очистку следует производить мягкой тканью без ворса, использовать сжатый воздух для продувки внутренних полостей.

Затяжку зажимных винтов следует выполнять динамометрическим ключом. Усилие затяжки указывается в технической документации на держатель и зависит от материала инструмента и условий резания. Перетяжка приводит к деформации хвостовика и потере точности, недотяжка к проскальзыванию и вибрациям. Для инструментов с коническим хвостовиком рекомендуется проводить контрольный замер биения через каждые 100–200 деталей.

Периодическая проверка состояния зажимных элементов обязательное условие надёжной работы. Износ винтовых резьб, деформация упругих элементов и повреждение конических поверхностей требуют своевременной замены. Для цанговых патронов критичен износ рабочих поверхностей цанг, который проявляется в виде рисок и задиров на цилиндрической части хвостовика.

Техническое обслуживание держателей включает смазку резьбовых соединений и подвижных частей. Использование смазочных материалов, рекомендованных производителем, продлевает ресурс узлов и обеспечивает стабильность зажимного усилия. При хранении держатели следует размещать в индивидуальной таре или на специальных стеллажах, исключающих контакт рабочих поверхностей с металлом.
