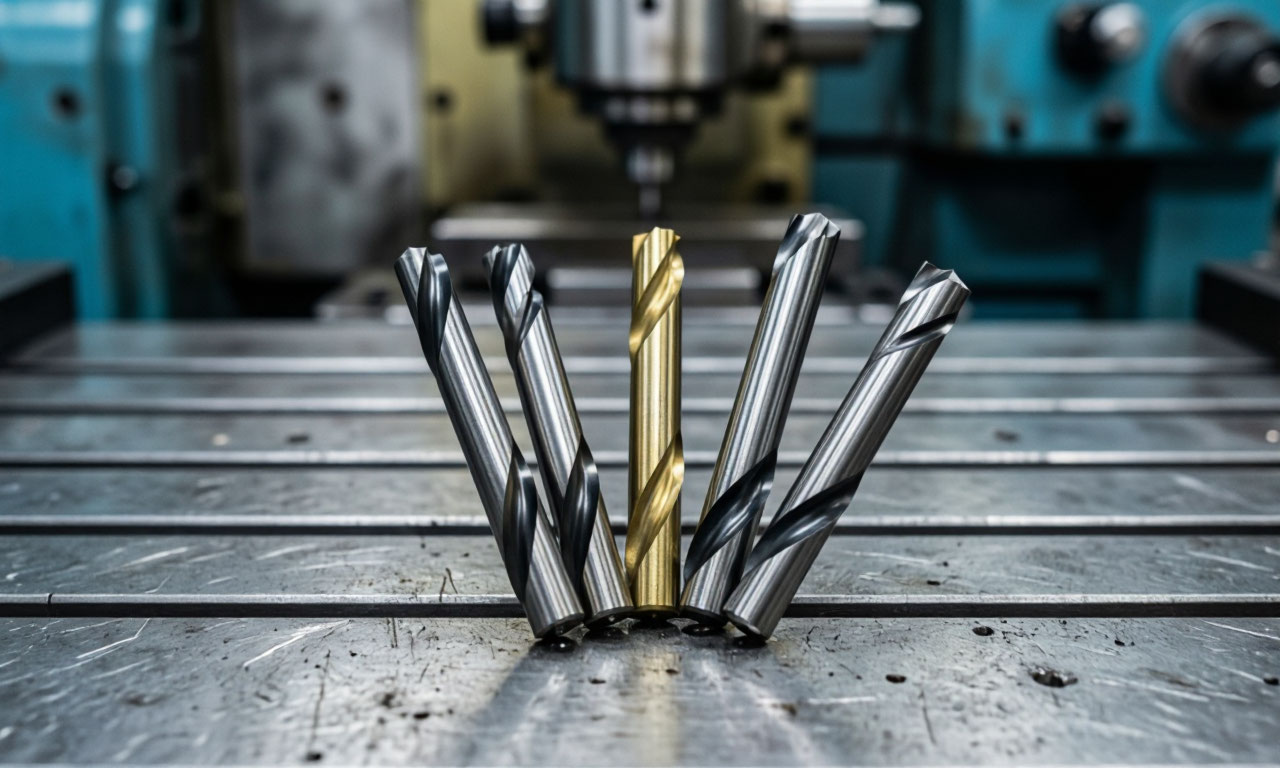

Концевые фрезы для станков с ЧПУ - пазовые прямые DJTOL, обгонные ARDEN итд...

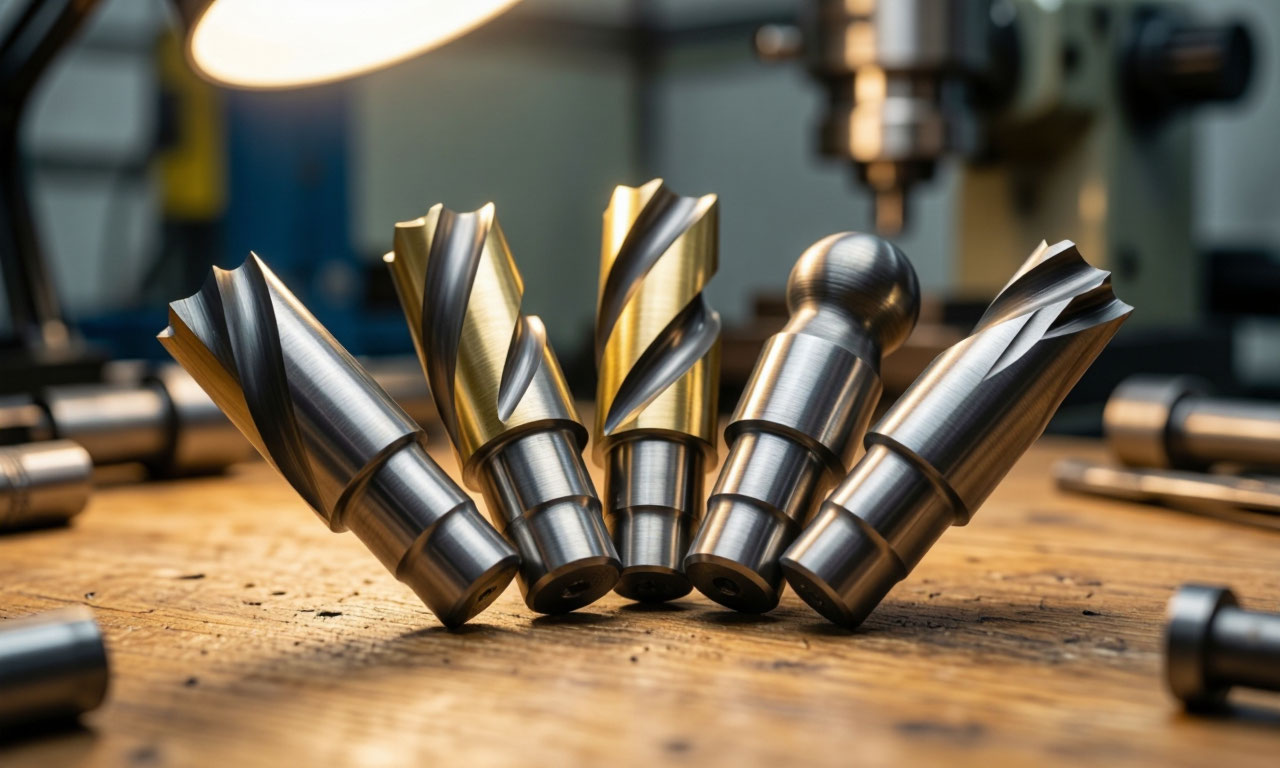

Современные станки с числовым программным управлением (ЧПУ) предъявляют высокие требования к режущему инструменту, и концевая фреза является одним из наиболее востребованных типов оснастки в деревообработке и мебельном производстве. От правильного выбора фрезы зависит не только качество обработки, но и производительность оборудования, а также срок службы самого инструмента.

Разнообразие геометрических форм, режущих кромок и материалов изготовления позволяет подобрать оптимальный вариант для любой задачи: от грубой выборки материала до ювелирной чистовой обработки.

Пазовые прямые фрезы DJTOL для высокой точности выборки пазов

Пазовые фрезы концевые для станков с ЧПУ DJTOL представляют собой монолитные твердосплавные инструменты, предназначенные для создания пазов заданной ширины и глубины в древесине, ДСП и МДФ. Эти фрезы характеризуются высокой жесткостью конструкции и прецизионной геометрией, что обеспечивает стабильность размеров паза по всей длине обработки. Особое внимание при проектировании уделяется балансировке инструмента, чтобы минимизировать вибрации при высоких оборотах шпинделя.

• Конструктивной особенностью пазовых фрез DJTOL является наличие двух заходных режущих кромок с прямым лезвием, что обеспечивает оптимальный баланс между скоростью съема материала и качеством обработанной поверхности.
• Для работы с различными материалами производитель использует разные марки твердых сплавов: серия N с мелкозернистым сплавом K10 подходит для материалов твердостью до HRC 35, а серия A с субмикронным твердым сплавом K200 – для более твердых и абразивных материалов, таких как текстолит и стеклотекстолит.
• Диапазон диаметров режущей части пазовых фрез DJTOL варьируется от 1 до 20 мм, что позволяет подобрать инструмент для пазов любой ширины. Хвостовики стандартизированы под наиболее распространенные цанговые зажимы: диаметры 3,175 мм (1/8 дюйма), 6 мм и 12 мм.

При выборе фрезы следует учитывать, что длина режущей части определяет максимальную глубину паза, и для глубоких выборок рекомендуется использовать инструмент с увеличенной рабочей длиной.

Обгонные прямые фрезы с подшипником серии ARDEN для обработки кромок по шаблону

Обгонные фрезы ARDEN с подшипником представляют собой специализированный инструмент для копировальной обработки кромок, где подшипник выполняет функцию упора, скользя по шаблону или кромке заготовки. Эта конструктивная особенность позволяет получать идеально повторяющийся контур без риска снятия лишнего материала. В зависимости от расположения подшипника – на верхней или нижней части фрезы – инструмент может использоваться для обработки различных участков детали.

Фрезы ARDEN изготавливаются из мелкозернистого твердого сплава, что обеспечивает высокую стойкость и сохранение остроты режущих кромок даже при работе с такими абразивными материалами, как МДФ и ламинированное ДСП. Подшипники имеют высокоточную посадку относительно режущих кромок, что гарантирует ровный срез и отсутствие ступенек при переходе между проходами. Некоторые модели оснащаются двумя подшипниками – верхним и нижним, что позволяет обрабатывать детали любой конфигурации.

Применение обгонных фрез с подшипником особенно эффективно при чистовой обработке свесов шпона, копировании деталей по шаблону и обработке торцов криволинейных заготовок. Аксиальные ножи (обозначаются символом “A” в артикуле) делают рез более мягким и снижают нагрузку на инструмент. Важно отметить, что для обеспечения точной работы подшипник должен свободно вращаться и не иметь люфтов – это напрямую влияет на качество копирования.

Фрезы для петель и замков. Точная выборка углублений под фурнитуру

Фрезы для врезки петель и замков – это специализированный класс инструментов, созданный для быстрого и чистого формирования углублений под дверную и мебельную фурнитуру. Конструктивно они отличаются от стандартных пазовых фрез отрицательным углом резания, что позволяет избежать сколов на лицевых поверхностях дверных полотен и мебельных фасадов. Кроме того, такие фрезы часто имеют ступенчатую геометрию, соответствующую размерам и форме конкретных типов петель или замковых планок.

Серия фрез Woodwork 913 представляет собой пазовые инструменты, специально разработанные для врезки скрытых и карточных петель. Благодаря особому наклону расположения ножей, эти фрезы обеспечивают идеально чистый рез и значительно увеличивают ресурс по сравнению с обычными фрезами, где ножи “рубят” хрупкое покрытие. Отрицательный угол резания также снижает вероятность вырывания волокон на выходе инструмента из материала.

Наиболее востребованы фрезы диаметром 16 мм с длиной режущей части от 30 до 70 мм и общей длиной 120–130 мм для врезки замков, а для петель используются более короткие варианты. Ступенчатые фрезы позволяют за один проход формировать углубление с уступом под планку замка и основное тело корпуса, что существенно сокращает время операции.

При работе с такими фрезами важно использовать мощный фрезер и обеспечивать надежное крепление заготовки.

Фрезы для выравнивания дна и слэбов- подготовка ровных поверхностей

Фрезы для выравнивания дна и слэбов предназначены для обработки широких поверхностей древесных плит с целью получения идеально ровного базового слоя. Эти инструменты отличаются увеличенным диаметром режущей части (от 30 мм и более) и специальной геометрией, позволяющей эффективно выравнивать перепады высот и удалять дефектные участки поверхности. Для таких фрез характерно использование твердосплавных пластин с геометрией, оптимизированной для высоких подач.

Важным параметром таких фрез является направление закручивания спирали. Положительное закручивание обеспечивает отвод стружки вверх, к системе аспирации, что особенно важно при обработке плитных материалов с синтетическими смолами. Негативное закручивание направляет стружку и усилие резания вниз, что предпочтительно при обработке тонких и узких заготовок, склонных к вибрации.

Некоторые производители предлагают фрезы с комбинированным расположением режущих кромок для оптимального качества с обеих сторон детали.

Инструменты с алмазными врезными зубьями (DP – diamond-plated) демонстрируют особенно высокую производительность при фуговании без следов перекрытия и форматной обработке массивных древесных плит. Такие фрезы способны работать на подачах до 20 м/мин, что обеспечивает высокую производительность раскроя по технологии Nesting. Корпуса инструментов с диаметром до 10 мм изготавливаются из цельного твердого сплава, а более крупные – из стали с напайными пластинами.

Пазовые галтельные фрезы для полукруглых канавок

Галтельные концевые фрезы, также известные как радиусные или сферические, формируют канавки полукруглого поперечного сечения. Такие канавки используются как декоративный элемент в мебельных фасадах, а также как функциональный направляющий паз. Сферическая форма режущей части обеспечивает плавное сопряжение поверхностей и высокое качество обработки при фрезеровании криволинейных участков.

Инструменты могут иметь различные радиусы скругления – от долей миллиметра до нескольких сантиметров. Широко распространены как монолитные твердосплавные фрезы с полным радиусом, так и составные конструкции со сменными режущими пластинами.

Для трехмерной обработки и контурного фрезерования применяются сферические фрезы (Ball Nose), обеспечивающие стабильную точку контакта при многоосевой обработке, что предотвращает повреждение поверхности.

Особое внимание при выборе галтельной фрезы следует уделять точности сферической поверхности. Прецизионно отшлифованная геометрия гарантирует высокую размерную точность и стабильность профиля канавки по всей длине. Сверхострые режущие кромки предотвращают образование нароста, что важно при обработке алюминия и пластиков, склонных к налипанию.

Фасочные V-образные фрезы для формирования угловых скосов

V-образные фасочные фрезы предназначены для формирования скосов под углом на кромках деталей, что применяется для декоративной обработки торцов, создания соединений в угловых стыках и подготовки кромок под сварку или склейку. Наиболее распространены фрезы с углом 45°, однако ассортимент включает углы от 22,5° до 90° в зависимости от требований дизайна и технологии.

• Конструкция V-образных фрез может быть как монолитной, так и со сменными твердосплавными пластинами. Монолитные инструменты предпочтительны для высокоточных операций и малых серий, в то время как фрезы со сменными пластинами экономически оправданы при больших объемах производства. Для снятия фасок на деталях сложной конфигурации используются обгонные V-образные фрезы с подшипником.
• Угол заострения режущей кромки и материал твердого сплава определяют стойкость инструмента при работе с различными материалами. Для обработки твердых пород древесины и ДСП рекомендуется использовать инструмент с более износостойкими марками сплава, а для пластиков и мягких пород – с более острыми кромками, снижающими тепловыделение.
• Режимы резания для V-образных фрез выбираются в зависимости от материала: для древесины скорость резания может достигать 5000 м/мин, для алюминиевых сплавов и пластиков – до 2500 м/мин.

Применение V-образных фрез в производстве мебели позволяет создавать эффектные конструктивные элементы, такие как филенчатые двери, фасады с фаской и декоративные накладки. Точность геометрии и стабильность размеров инструмента критически важны для совпадения элементов при монтаже, поэтому предпочтение следует отдавать продукции проверенных производителей с контролем качества на каждом этапе производства.

Сравнительная характеристика концевых фрез для различных операций

Выбор правильной концевой фрезы для каждого конкретного применения – это залог не только качества готового изделия, но и эффективности производственного процесса в целом.

 Инвестиции в качественный инструмент окупаются увеличением срока службы, снижением времени на переналадку и достижением стабильных высоких результатов обработки на станках с ЧПУ.
