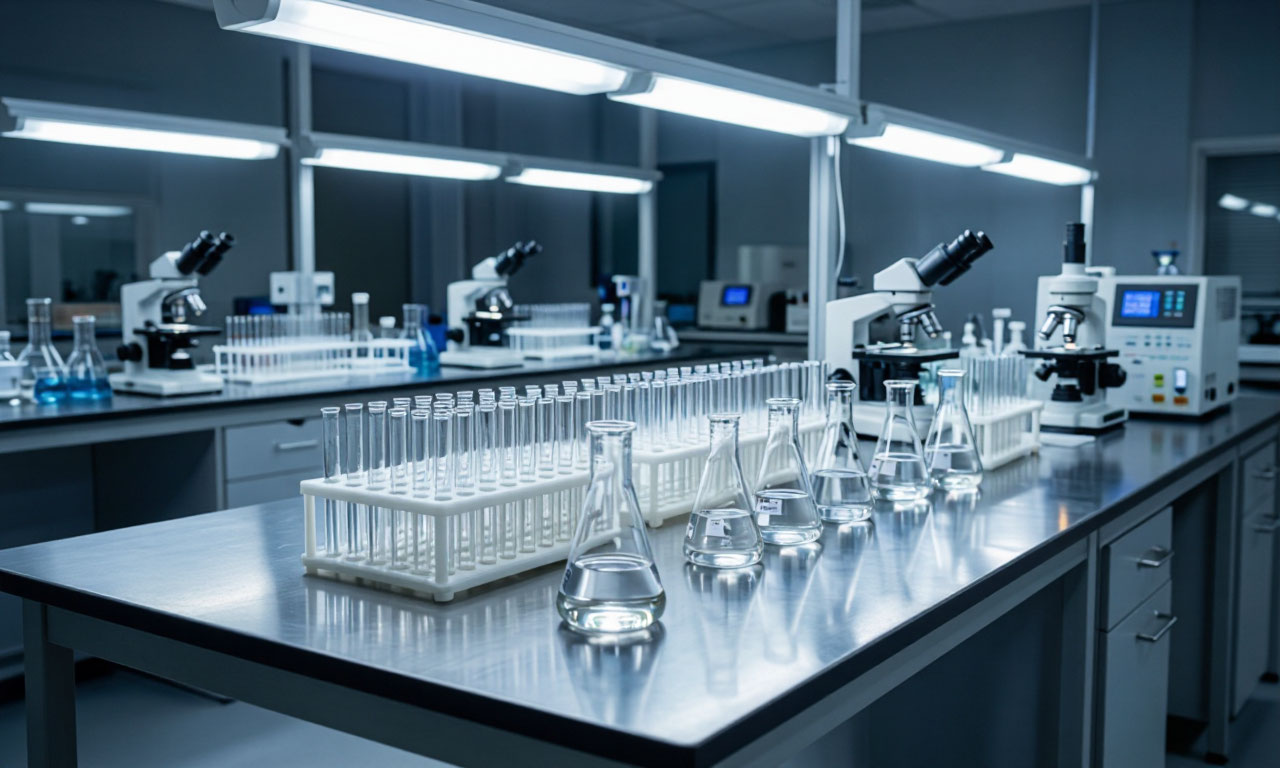

Общелабораторное оборудование формирует инфраструктуру исследовательского процесса, включая устройства для пробоподготовки (центрифуги, гомогенизаторы, мешалки, дистилляторы), измерительные приборы (весы, рН-метры, спектрофотометры) и системы для термической обработки (сушильные шкафы, муфельные печи, термостаты).
Спектрометры электронного парамагнитного резонанса (ЭПР)
Физические основы и область применения метода
Электронный парамагнитный резонанс - явление резонансного поглощения электромагнитного излучения СВЧ-диапазона (от 100 МГц до 1 ТГц) парамагнитными центрами, помещёнными во внешнее магнитное поле. Открытый Е.К. Завойским в 1944 году, этот метод стал незаменимым для изучения веществ с неспаренными электронами: свободных радикалов, дефектов кристаллической решётки, ионов переходных металлов, активных центров ферментов.
Спектрометр ЭПР фиксирует переходы между зеемановскими уровнями, возникающими при расщеплении энергетических состояний электрона в магнитном поле, и предоставляет информацию о локальном окружении парамагнитного центра, его спиновой плотности и динамике релаксационных процессов.
Стандартные коммерческие спектрометры работают в X-диапазоне (9–10 ГГц), хотя существуют приборы для Q- (35 ГГц), W- (94 ГГц) и более высоких частот. Выбор диапазона диктуется задачей: на более высоких частотах растёт спектральное разрешение и чувствительность к малым количествам образца, но возрастает сложность аппаратуры и требования к однородности магнитного поля.
Для большинства рутинных измерений - от контроля полимеризации до анализа дефектов в полупроводниках - X-диапазон остаётся золотым стандартом.
Конструкция и основные узлы ЭПР-спектрометра
Современный спектрометр ЭПР - сложный комплекс, где каждый блок критически влияет на качество измерений. Ключевые элементы системы: мощный электромагнит, обеспечивающий однородное поле (протяжка поля от десятков до тысяч эрстед), генератор СВЧ (часто клистрон или диод Ганна), резонатор, СВЧ-мост с циркулятором и детектором, а также система модуляции и синхронного детектирования.
Резонатор - сердце прибора. Это устройство, которое концентрирует СВЧ-энергию в объёме образца, многократно усиливая амплитуду высокочастотного магнитного поля. Наиболее распространены прямоугольные резонаторы типа TE102 и цилиндрические TE011. Характеристики резонатора описываются добротностью Q - отношением запасённой энергии к теряемой за цикл - и фактором заполнения η, показывающим, какая доля магнитной энергии сосредоточена непосредственно на образце.
Чувствительность детектирования прямо пропорциональна ηQ. Для водных биологических образцов применяют плоские кварцевые кюветы, минимизирующие диэлектрические потери.
Традиционно используется стационарный (CW) режим, когда магнитное поле медленно сканируется при фиксированной частоте СВЧ, и регистрируется первая производная линии поглощения. Метод двойной модуляции (модуляция поля на частоте Ω и синхронное детектирование) позволяет выделить слабый сигнал на фоне шумов. Для исследования быстрых процессов применяют импульсный режим, где измеряют спиновое эхо и времена релаксации T1 и T2.
Практические рекомендации по работе и настройке
Для получения качественных спектров критически важна правильная настройка СВЧ-тракта. Процедура включает согласование резонатора (минимизацию отражённой мощности) и установку оптимальной мощности СВЧ, чтобы избежать насыщения сигнала. Начинающему оператору следует помнить: чрезмерная мощность расширяет линии и искажает спектр, а недостаточная - снижает отношение сигнал/шум. Эмпирическое правило: подбирают мощность так, чтобы сигнал рос линейно с корнем из мощности.
Выбор параметров модуляции (амплитуды и частоты) диктуется шириной линии ЭПР. Амплитуда модуляции не должна превышать 0.2–0.5 от ширины линии, иначе произойдёт уширение. Для образцов с узкими линиями (менее 1 Гс) требуется низкая амплитуда. Температурный контроль критичен: многие парамагнитные центры проявляются только при низких температурах (77 К или 4.2 К), а при комнатной - быстро релаксируют. Современные спектрометры оснащаются криостатами с точностью поддержания ±0.1 К.
Системы для флэш-хроматографии
Эволюция метода и его место в препаративной химии
Флэш-хроматография (ФХ) ускоренный вариант колоночной хроматографии, предложенный Стиллом в 1978 году. Под давлением инертного газа (азота или воздуха) элюент прогоняется через колонку с сорбентом с линейной скоростью 5–15 см/мин, что сокращает время разделения с часов до 15–30 минут.
Современные автоматические системы превратили ФХ в мощный инструмент препаративного выделения чистых соединений из сложных реакционных смесей с загрузкой от миллиграммов до сотен граммов.
В отличие от аналитической ВЭЖХ, флэш-хроматография оптимизирована не на разделение с высоким теоретическим числом тарелок, а на производительность (количество очищенного вещества в единицу времени). Используются картриджи одноразового использования (обычно полипропиленовые) с силикагелем (диаметр частиц 20–50 мкм), оксидом алюминия или обращёнными фазами (C18). Давления в системах варьируются от 5 до 30 бар в зависимости от модели.
Подбор условий и масштабирование
Переход от тонкослойной хроматографии (ТСХ) к флэш-условиям требует расчёта ключевых параметров. Коэффициент удерживания Rf на ТСХ-пластинке пересчитывается в объём колонки (CV). Эмпирическое правило: стартовый градиент подбирают так, чтобы целевое соединение имело Rf ≈ 0.2 в выбранной системе. Разность ΔCV между целевым и ближайшим примесным соединениями прогнозирует качество разделения: при ΔCV > 4 - гарантированное разделение, при 1.5–4 - стандартное, при менее 1.5 - проблематичное.
При масштабировании с аналитической ВЭЖХ-колонки (4.6 мм) на флэш-картридж (20–50 мм) применяют масштабирование по площади поперечного сечения. Скорость потока на флэш-системе UФХ = (rФХ² / rВЭЖХ²) × UВЭЖХ, а объём вводимой пробы MФХ = (ECVФХ / ECVВЭЖХ) × MВЭЖХ, где ECV - эффективный объём колонки. Например, при переходе с 4.6 мм колонки (скорость 1.5 мл/мин) на 50 мм картридж, скорость возрастает до 177 мл/мин. Важно следить, чтобы расчётное давление не превышало максимальное для хроматографа.
Техники оптимизации разделения
Классическая ошибка при работе в нормально-фазовом режиме - запуск градиента с 0% сильного растворителя (B). На силикагеле возникает явление «горячей полосы» - теплоты адсорбции этилацетата или другого полярного модификатора. Пока вся поверхность не насытится полярным компонентом, вещество не элюируется. Рекомендуется начинать градиент с 2–5% B и проводить уравновешивание колонки 7–10 CV.
Для труднодоступных разделений применяют двухколоночные схемы: два последовательных картриджа (например, 25 г + 25 г вместо одного 40 г) увеличивают высоту слоя сорбента и эффективность разделения примерно в 1.4 раза. При работе с нестабильными на силикагеле соединениями используют дезактивированный сорбент (добавка воды до 5–10%) или альтернативные носители - оксид алюминия (Al2O3), флоризил (силикат магния) или диатомит.
Системы подготовки воды для лаборатории
Классификация воды по степени чистоты
Лабораторная вода не просто «чистая жидкость», а строго стандартизованный реагент. Выделяют три основных категории:
- Вода общего назначения (Type III) - получается обратным осмосом или дистилляцией. Удельное сопротивление > 0.05 МΩ·см (проводимость < 20 мкСм/см), TOC < 200 ppb. Используется для мытья посуды, приготовления буферов низкой чистоты, питания ультрачистых систем и автоклавов.
- Вода высокой чистоты (Type II) - доочистка воды Type III деионизацией или электродеионизацией (EDI). Удельное сопротивление > 1 МΩ·см (часто 5–15 МΩ·см), TOC < 50 ppb. Применяется для приготовления стандартных буферов, сред для микробиологии, общих химических анализов.
- Вода для клинических лабораторий (CLRW) - специальная категория, регламентированная CLSI. Удельное сопротивление > 10 МΩ·см (обычно > 15 МΩ·см) при 25°C, TOC < 500 ppb, бактерии < 10 КОЕ/мл. Такая вода используется в анализаторах электролитов, биохимических и иммунохимических анализаторах.
- Сверхчистая вода Type I - финишная полировка воды Type II. Удельное сопротивление 18.2 МΩ·см при 25°C (теоретический максимум для равновесия с CO2), TOC < 5–10 ppb (для чувствительных методов - < 1 ppb), отсутствие частиц >0.22 мкм, эндотоксины < 0.001 ЕЭ/мл, нуклеазы отсутствуют. Обязательна для ВЭЖХ, ПЦР, масс-спектрометрии (ICP-MS, LC-MS), клеточных культур.
Инженерные решения и технологии очистки
Современные системы подготовки воды представляют собой многоступенчатые технологические линии, спроектированные для непрерывной и безотказной работы. Базовый блок (обратный осмос/EDI) удаляет 95–99% ионов, органики и бактерий. Модуль EDI (электродеионизация) использует ионообменные смолы и электрическое поле для непрерывной регенерации, устраняя необходимость в химической регенерации и снижая эксплуатационные расходы. Технологии E.R.A.
автоматически оптимизируют процент рекуперации воды в зависимости от качества исходной воды, минимизируя слив в канализацию.
Финишная полировка осуществляется в компактных стендовых системах с рециркуляционным контуром, предотвращающим застой и рост биоплёнки. В состав входят: УФ-лампа (185/254 нм) для окисления органики до CO2 и обеззараживания; смешанный слой ионообменных смол глубокой очистки; фильтр 0.22 мкм (или мембрана с положительным зарядом для удержания эндотоксинов); ультрафильтрационный модуль для удаления нуклеаз и пирогенов.
Критерии выбора и практическая эксплуатация
Выбор системы диктуется суточным потреблением, качеством исходной воды (водопроводная, обессоленная, дистиллят) и требованием к конечному качеству. Для лаборатории с высоким потреблением (более 200 литров/сутки) рациональна централизованная система с распределительным контуром и несколькими точками раздачи, обеспечивающими воду качества CLRW или Type II.
Для специализированных приборов (МС, ВЭЖХ) у места использования размещают полировочный модуль, превращающий воду контура в сверхчистую Type I.
Реальное время - критическая величина. Для Type I её измеряют in-line датчиком с термокомпенсацией (постоянная ячейки 0.01–0.05 см-1). При 25°C требуемые 18.2 МΩ·см означают концентрацию ионов < 0.1 мкг/л. TOC контролируется встроенным оксидационным УФ-детектором - любой всплеск сигнала требует замены картриджей и УФ-лампы.
Для клинических лабораторий важна прослеживаемость и документирование качества. Системы уровня Milli-Q CLX ведут электронный архив параметров (до 2 лет), что упрощает прохождение аккредитации. Автоматическая санация ультрафиолетом и режим периодической рециркуляции в часы простоя поддерживают микробиологическую чистоту.
Фильтры конечной полировки меняют каждые 3–6 месяцев, а картриджи глубокой очистки - когда удельное сопротивление падает ниже установленного предела (например, 10 МΩ·см для Type II).
