Пластиковые водоотводные лотки DN300: технические характеристики и монтаж

Маркировка DN300 указывает на условный проход лотка, равный 300 мм. Это гидравлическое сечение определяет максимальный объем воды, который система способна пропустить за единицу времени. Показатель напрямую влияет на пропускную способность: чем больше DN, тем выше объем отводимой воды.

Гидравлическое сечение DN300: что означает этот параметр

Конкретные цифры выглядят убедительно. При стандартном уклоне 0,5% пластиковые водоотводные лотки dn300 обеспечивают отвод до 104,7 литров в секунду. Для сравнения, сечение DN100 пропускает лишь около 12-15 л/с.

Такая производительность делает DN300 оптимальным решением для территорий с серьезными объемами осадков и талых вод.

На практике это означает, что один погонный метр лотка способен принять воду с площади до 1000-1500 кв. метров при среднеинтенсивном дожде. Конечно, итоговый расчет зависит от климатической зоны и коэффициента стока покрытия. Параметр DN300 часто встречается в спецификациях коммерческих объектов и жилых комплексов.

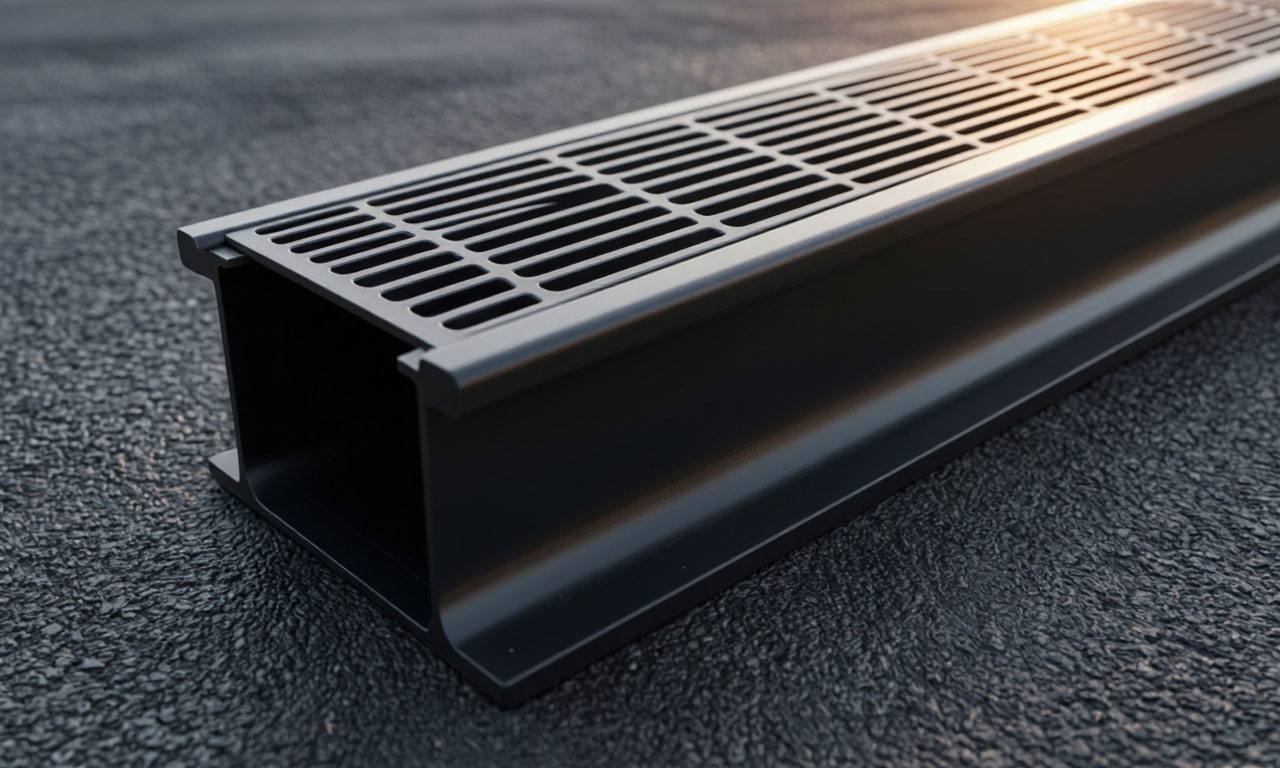

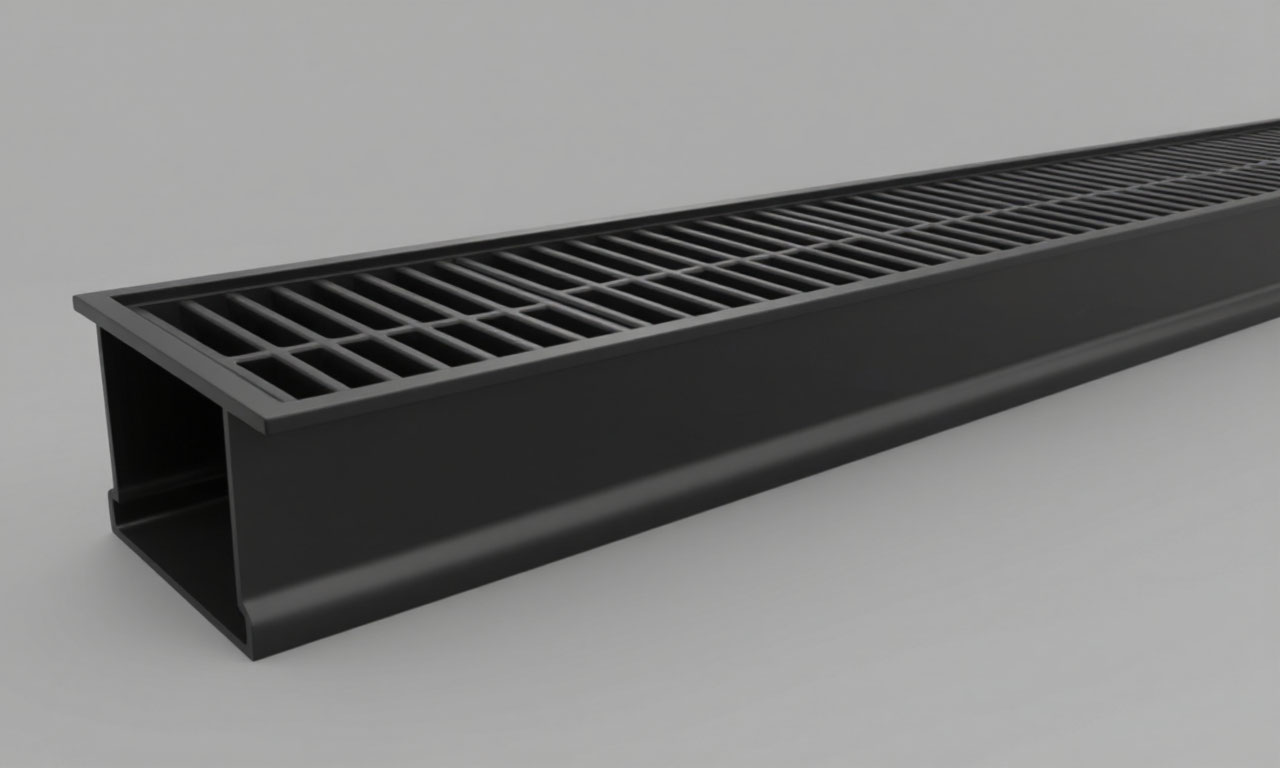

Конструктивные особенности пластиковых лотков DN300

Производятся методом литья под давлением из полипропилена. Эта технология обеспечивает монолитность изделия и точность геометрических размеров. Полипропилен обладает ударной вязкостью, чего не встретишь у хрупкого бетона или тяжелого чугуна.

Ребра жесткости. Вертикальные и продольные ребра по корпусу лотка рассчитаны на распределение точечных нагрузок по всей плоскости. Стандартная длина лотка DN300 - 1000 мм, ширина варьируется от 380 до 415 мм, а высота может быть от 265 до 535 мм. Разная высота нужна для каскадного монтажа, когда требуется обеспечить уклон без заглубления всей трассы.

Вес пластиковых лотков DN300 колеблется от 6,5 до 51 кг. Самая легкая модификация (PolyMax Basic) весит как небольшой рюкзак - 6,5 кг. Тяжелые версии, усиленные стальными планками для нагрузки Е600, могут весить под полцентнера.

Классы нагрузки и сферы применения

Европейский стандарт EN 1433 делит водоотводные лотки на классы по максимальной нагрузке. Для DN300 встречаются варианты от А15 до Е600.

• Класс А15 (1,5 тонны на кв. метр). Лотки DN300 этого класса применяются в зонах только для пешеходов и велосипедистов. Парки, скверы, пешеходные улицы, дворы без заезда автотранспорта.
• Класс В125 (12,5 тонн). Частные парковки легковых авто, дороги с низкой интенсивностью движения, гаражные кооперативы.
• Класс С250 (25 тонн). Самый востребованный вариант для DN300. Обочины автодорог, парковки супермаркетов и торговых центров, автомойки, АЗС, въездные группы предприятий, гаражи грузового автотранспорта.
• Класс D400 (40 тонн). Проезжая часть городских дорог, промышленные зоны, логистические терминалы.
• Класс Е600 (60 тонн). Аэропорты, порты, доки, военные базы, тяжелая промышленность.

Пластик справляется с нагрузкой С250 только при правильном бетонировании. Ни один производитель не гарантирует прочность лотка, уложенного прямо в грунт без обоймы.

Материалы изготовления: полипропилен (PP) и его свойства

Полипропилен - термопластичный полимер, устойчивый к истиранию, изгибу и химическим воздействиям. Большинство лотков DN300 делают именно из него.

Химическая стойкость. Пластик не вступает в реакцию с солями, кислотами, щелочами, нефтепродуктами. Зимой на дорогах используют реагенты на основе хлоридов. Полипропилен выдерживает их без разрушения структуры. Бетонные лотки в таких условиях начинают крошиться через 3-5 сезонов.

Морозостойкость. Рабочий диапазон от -60°C до +80°C. Лотки DN300 не становятся хрупкими на морозе, не трескаются при замерзании воды внутри канала. Вода, расширяясь при замерзании, деформирует стальные и чугунные лотки. Пластик компенсирует давление за счет эластичности.

Скользкий коэффициент трения. Полипропилен имеет гладкую внутреннюю поверхность. Мусор и ил задерживаются реже, вода проходит быстрее. Пропускная способность пластиковых лотков DN300 выше по сравнению с бетонными при одинаковом гидравлическом сечении.

Комплектация и сопутствующие элементы

Лоток DN300 редко монтируется как одиночное изделие. Полноценная система включает:

• Решетки. Поставляются из чугуна ВЧ50 (высокопрочный чугун с шаровидным графитом), стали оцинкованной, нержавейки или самого пластика. Чугунные решетки выдерживают С250 и выше, пластиковые - только А15 и В125. Решетка фиксируется винтами или фиксаторами. Для автомоек и АЗС важна возможность быстрого снятия.
• Пескоуловители. Специальные модули DN300 с отстойником, где оседает песок и крупный мусор. Устанавливаются в нижней точке системы перед сбросом в коллектор.
• Заглушки. Глухие торцевые элементы для завершения линии или для организации выпуска в нужную сторону. Бывают входными и выходными.
• Переходные патрубки. Вертикальные или горизонтальные отводы на дне лотка для подключения канализационных труб диаметром от 160 до 260 мм.
• Крепеж. Анкерные элементы для фиксации лотка в бетонной обойме. Предотвращают всплытие при заливке бетона.

Технология монтажа: бетонная обойма и требования к основанию

Монтаж пластиковых лотков DN300 классов С250 и выше требует обязательного устройства бетонной обоймы. Сам лоток лишь вкладыш, принимающий воду и направляющий поток. Всю нагрузку от колес автомобиля берет на себя бетон вокруг него.

Размеры обоймы зависят от класса нагрузки. Для С250 минимальная толщина бетона с каждой стороны лотка - 10 см по бокам и 15 см под дном. Бетон - минимум марки В25 (М350 по старой классификации).

Порядок работ:

1. Роется траншея на 20-30 см шире и глубже, чем габариты лотка с обоймой.
2. На дно засыпается щебень фракции 20-40 мм слоем 10-15 см и трамбуется.
3. Заливается подбетонка - тощий бетон толщиной 5-7 см.
4. Устанавливается опалубка по ширине обоймы.
5. Выставляются лотки DN300 с заданным уклоном (минимум 0,5%, оптимально 1-2%).
6. Лотки соединяются между собой замками, стыки промазываются герметиком.
7. Заливается бетон вокруг лотков слоями по 20 см с вибрированием.
8. Верх решетки должен быть на 3-5 мм ниже уровня финишного покрытия, чтобы вода затекала свободно.

При монтаже без обоймы (только для А15) лотки укладываются на песчаную подушку и фиксируются по бокам грунтом. Но практика показывает - даже для пешеходной зоны бетонное основание продлевает срок службы.

Соединение с канализацией и перепады высот

Лоток DN300 типово оснащается одним или двумя вертикальными патрубками на дне. Диаметр отверстий варьируется от 160 до 250 мм. Производители рассчитывают эти размеры под стандартные раструбы канализационных труб ПВХ и ПНД.

Каскадный монтаж. Если нужно обеспечить уклон, а рельеф участка не позволяет заглубить всю линию, используют лотки разной высоты. Каждый следующий лоток ниже предыдущего на фиксированную величину. Например, серия PROFI PLASTIK DN300 имеет перепад по дну в каскаде 250 мм.

Горизонтальное подключение. Некоторые модели оснащаются боковыми выпусками для врезки в коллектор сбоку. Это удобно, когда лоток проходит вдоль здания, а стояк ливневки находится сбоку от трассы.

Герметизация соединений. Стыки между лотками и трубами требуют герметика. Используются полиуретановые или битумные составы. Резиновые уплотнители, идущие в комплекте, нуждаются в дополнительной фиксации при высоком уровне грунтовых вод.

Сравнение с бетонными и композитными аналогами

Пластик, бетон, полимербетон. У каждого материала свои плюсы и минусы при одинаковом DN300.

• Пластик vs Бетон. Пластик в 5-10 раз легче. Вес бетонного лотка DN300 - 80-120 кг. Пластиковый - 7-50 кг. Это экономия на доставке и монтаже. Бетон со временем набирает влагу и разрушается при замерзании. Пластик не впитывает воду. Зато бетон дешевле на 30-40% при покупке.
• Пластик vs Полимербетон. Полимербетон прочнее пластика (классы до F900), но и тяжелее, и дороже. Полимербетонные лотки DN300 класса С250 весят 50-70 кг. Пластиковые аналоги - 8-15 кг. Полимербетон имеет шероховатую поверхность, пластик - гладкую.

Скорость монтажа. Линия из 20 пластиковых лотков DN300 монтируется за смену двумя рабочими. Бетонные лотки требуют спецтехники для разгрузки и установки. В коммерческом строительстве этот фактор часто становится решающим.

Расчет пропускной способности и подбор уклона

Формула Маннинга используется для расчета расхода воды в открытых каналах. Применительно к DN300 исходные данные:

• Гидравлический радиус (при полном заполнении) - около 0,075 м.
• Коэффициент шероховатости для пластика - 0,011.
• Площадь сечения - 0,0707 кв.м.

При уклоне 0,5% пропускная способность достигает 104,7 л/с. Увеличение уклона до 1% поднимает показатель до 148 л/с. Уклон 2% дает 209 л/с.

• Разница объясняется формой сечения. Прямоугольное, и с закругленными углами. Плавные переходы уменьшают турбулентность и повышают скорость потока.

Минимальный уклон для самоочищения - 0,2%. При меньшем уклоне песок и ил оседают на дне, требуя регулярной промывки.

Области применения на реальных объектах

• Торговые центры и гипермаркеты. Зона въезда на паркинг и разгрузочная зона у рампы. Нагрузка С250, лотки DN300 с чугунной решеткой. Объем стока - до 150 л/с при ливне.
• Автомойки самообслуживания. Агрессивная среда: шампуни, активная пена, воски, соли. Пластик DN300 не корродирует, в отличие от стали. Чугунная решетка выдерживает наезд тяжелых авто и моек.
• Частные резиденции и коттеджные поселки. Дворовые проезды с заездом мусоровозов и пожарных машин. Лотки DN300 класса В125 или С250. Пластик не гремит под колесами, как чугун.
• Спортивные комплексы. Футбольные поля с подогревом требуют отвода талой воды. Лотки DN300 укладываются по периметру поля. Пластиковые решетки безопасны для шипованной обуви.
• Промышленные зоны и склады. Вилочные погрузчики массой до 5 тонн создают точечное давление. Класс С250 справляется. Пластик не боится просыпанной химии и масел.

Ошибки при монтаже и эксплуатации

• Экономия на бетонной обойме. Самодеятельные монтажники заливают слой бетона 5 см вместо положенных 15. Через год лоток проседает, крышка встает выше асфальта, вода не затекает. Или лоток лопается под колесом грузовика.
• Неправильный уклон. Уклон меньше 0,5% приводит к заиливанию. Каждую весну приходится промывать линию из шланга высокого давления.
• Засыпка песком без трамбовки. Лоток DN300 весом 8 кг в пустом состоянии легко смещается при заливке бетона. Результат - кривая линия, замки расходятся, стыки текут.
• Установка решетки не по уровню. Выступающая решетка цепляет ковш снегоуборщика зимой. Утопленная решетка работает как ловушка для мусора - вода не заходит в лоток.
• Отсутствие пескоуловителя. Песок скапливается в лотках и коллекторах. Через 2-3 года система работает на 30% мощности. Прочистка километровой линии DN300 - дорогое удовольствие.

При выборе ориентируйтесь на класс нагрузки. Для частного дома с заездом легковушки хватит В125. Для парковки гипермаркета берите С250. Для промзоны с фурами - D400 или Е600.

Проверяйте наличие сертификата соответствия EN 1433. Производитель обязан указывать класс нагрузки в маркировке. Если пишут просто «усиленный» - бегите. Цифры должны быть.

Сравнительная таблица характеристик пластиковых лотков DN300

Нормативные требования и стандарты качества

Лотки DN300 должны соответствовать европейскому стандарту EN 1433:2002, который регламентирует методы испытаний, классы нагрузок и требования к материалам. Российские производители часто проходят добровольную сертификацию по ГОСТ Р 52739-2007.

При покупке требуйте протоколы испытаний на разрушающую нагрузку. Честный производитель предоставит данные о нагрузке в килоньютонах (кН) или тоннах. Класс С250 подтверждается испытанием с нагрузкой 25 тонн (250 кН).

Срок службы пластиковых лотков DN300 при правильном монтаже достигает 50 лет. Производители дают гарантию 5-10 лет на деформацию и разрушение материала. Решетки - отдельная история. Чугунные решетки при интенсивном движении требуют замены через 10-15 лет из-за абразивного износа.
