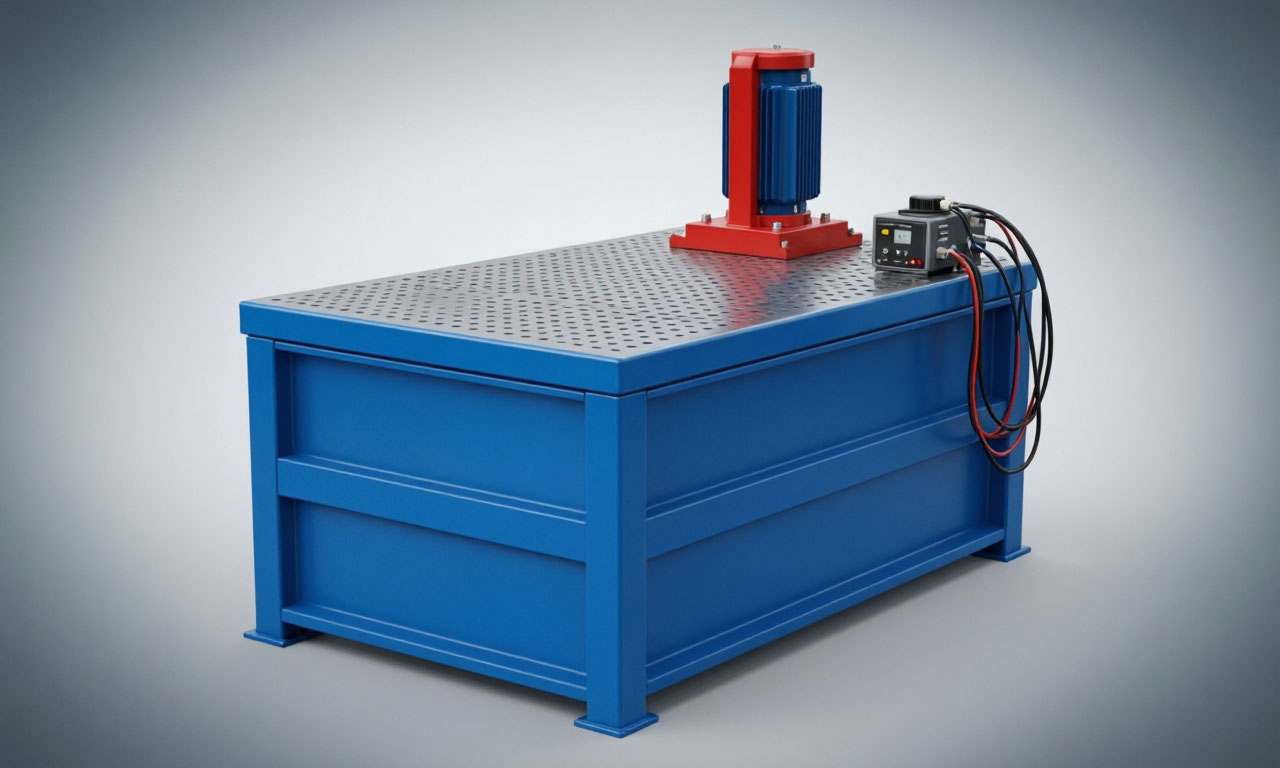

Вибростенд для испытаний представляет собой специализированное оборудование, предназначенное для воспроизведения механических колебаний с заданными параметрами. Эти установки находят широкое применение в различных отраслях промышленности от аэрокосмической и оборонной до автомобилестроения и производства бытовой электроники.
Основная задача вибростенда создание контролируемого вибрационного воздействия на испытуемый объект (ИО) с целью оценки его прочности, долговечности и устойчивости к механическим нагрузкам, возникающим в реальных условиях эксплуатации.
В основе работы большинства современных вибростендов лежит принцип преобразования электрической энергии в механические колебания. Электродинамические установки, получившие наибольшее распространение, используют взаимодействие магнитного поля и подвижной катушки с током для создания возвратно-поступательного движения рабочего стола.
Альтернативные решения гидравлические, пневматические и пьезоэлектрические стенды применяются в специализированных областях, где требуется особая точность, большие усилия или работа в условиях, несовместимых с электромагнитными полями.
Классификация испытательных вибростендов
По принципу действия испытательные вибростенды разделяются на электродинамические, электромеханические, сервогидравлические и пьезоэлектрические. Каждый из этих типов обладает уникальными характеристиками, определяющими область его применения.
Электродинамические вибростенды наиболее распространённый тип оборудования для вибрационных испытаний. Конструктивно такой стенд состоит из корпуса с установленным постоянным магнитом, создающим магнитное поле в воздушном зазоре. В этом зазоре располагается подвижная катушка, скреплённая с вибростолом.
При пропускании переменного тока через катушку возникает сила, заставляющая подвижную систему перемещаться по закону изменения тока. Частотный диапазон таких установок может достигать 10 кГц, а выталкивающее усилие варьируется от нескольких ньютонов (для миниатюрных моделей) до сотен килоньютонов (для промышленных систем).
Электродинамические вибростенды подразделяются на несколько серий в зависимости от мощности и назначения. Компактные модификации с усилием до 50 Н и частотным диапазоном 2–10 кГц применяются для исследовательских и образовательных целей, калибровки датчиков вибрации и акселерометров. Установки среднего класса с выталкивающим усилием 2–10 кН подходят для испытания электронных узлов, автомобильных компонентов и ручных приборов. Тяжёлые серии с усилием 20–70 кН используются для тестирования крупных электронных сборок, авиационной техники и автомобильных блоков.
Для испытаний на низкой частоте с увеличенным перемещением (до 80 мм) применяются стенды с длинным ходом, которые незаменимы при проверке сейсмостойкости оборудования.
- Гидравлические (сервогидравлические) вибростенды используют энергию рабочей жидкости высокого давления, преобразуемую в кинетическую энергию возвратно-поступательного движения исполнительного механизма. Основной элемент таких систем электрогидравлический сервоклапан, управляющий потоком масла в гидроцилиндре.
- Эти установки способны создавать значительные усилия (до 500 кН и более) при сравнительно низких частотах (до 100–120 Гц) и больших амплитудах перемещения (до 50 мм). Гидравлические стенды находят применение в аэрокосмической отрасли для испытания крупных конструкций, моделирования сейсмических воздействий и проверки оборудования железнодорожного подвижного состава.
- Преимущество гидравлических систем заключается в возможности создания больших амплитуд силы при отсутствии магнитных полей, что критично при испытании некоторых типов электронных устройств.
Пьезоэлектрические вибростенды работают на основе обратного пьезоэффекта: при приложении электрического заряда и напряжения к чувствительному пьезоэлектрическому кристаллу или керамическому элементу происходит его деформация и, как следствие, движение рабочей платформы. Такие стенды отличаются высокой точностью и быстродействием, но имеют ограниченный ход и применяются преимущественно в калибровочных и прецизионных измерительных задачах.

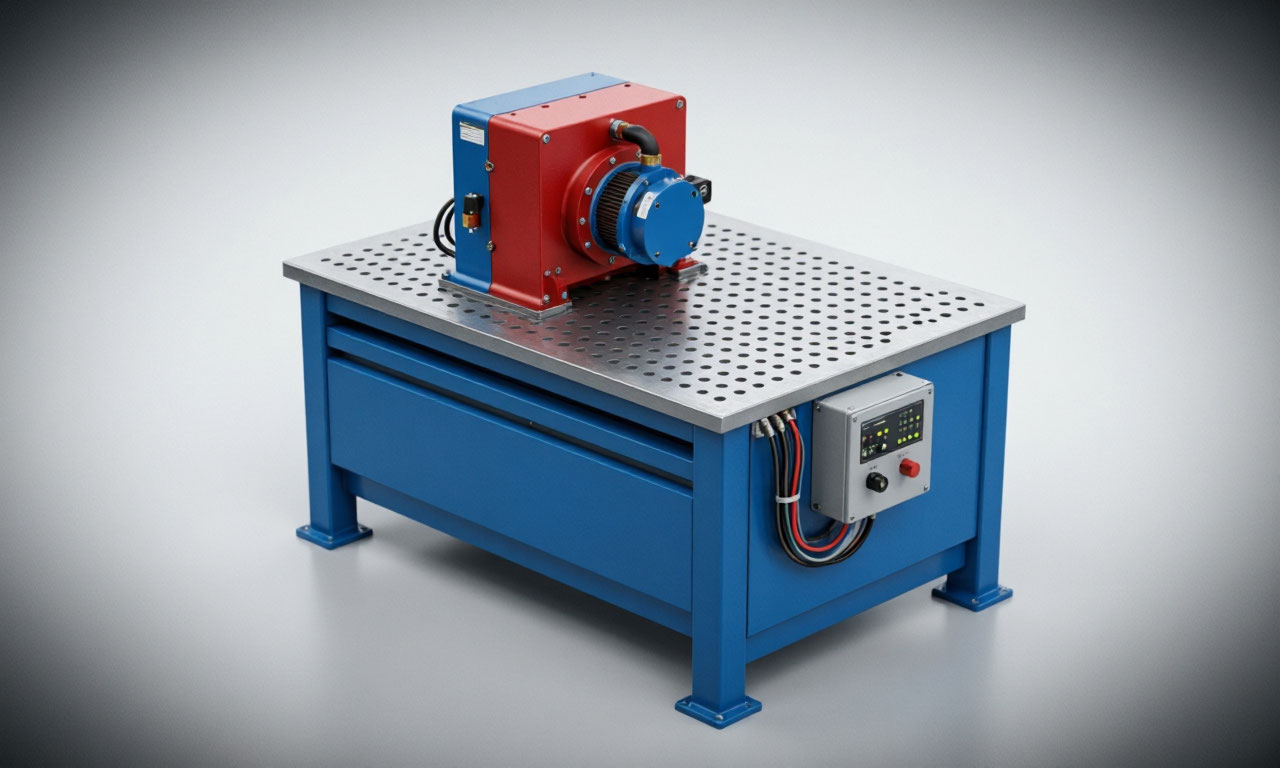

По областям применения вибростенды делятся на лабораторные (настольные), универсальные общего назначения и специализированные (калибровочные, с увеличенным размахом виброперемещений, энергосберегающие и пр.).
Устройство и принцип работы электродинамического вибростенда
Электродинамический вибростенд сложная мехатронная система, состоящая из трёх основных компонентов: виброгенератора, усилителя мощности и системы управления. Виброгенератор включает в себя магнитную систему, подвижную катушку с вибростолом и систему подвеса подвижной части. Магнитная система, как правило, выполняется на основе постоянных магнитов или электромагнитов, создающих радиальное магнитное поле в рабочем зазоре.
Подвижная катушка (иногда называемая якорем или драйвером) размещается в зазоре магнитной системы и жёстко соединяется с рабочим столом, на котором закрепляется испытуемый объект. При прохождении переменного тока через катушку возникает электромагнитная сила, пропорциональная произведению индукции магнитного поля, длины проводника и силы тока. Эта сила вызывает перемещение подвижной системы в осевом направлении с частотой и амплитудой, определяемыми параметрами входного сигнала.
Важнейшим элементом конструкции является система подвеса подвижной системы. В современных вибростендах используются упругие подвесы или подвесы с нулевой жёсткостью в направлении главного движения. Для компенсации статической нагрузки от массы испытуемого объекта применяются системы воздушной компенсации пневматические опоры, поддерживающие рабочую платформу в нейтральном положении независимо от веса тестируемого изделия.
Это обеспечивает сохранение стабильного положения платформы и предотвращает проседание подвижной системы под действием силы тяжести.
Усилитель мощности преобразует низковольтный сигнал от генератора в мощный ток, необходимый для создания требуемой силы в подвижной катушке. Современные усилители строятся по схеме с широтно-импульсной модуляцией (ШИМ), что обеспечивает высокий КПД и минимальные искажения сигнала. Система охлаждения, входящая в состав стенда, отводит тепло, выделяющееся в катушке и магнитной системе при длительной работе на высоких мощностях. В качестве охлаждающего агента используется воздух или специальная жидкость, циркулирующая по внутренним каналам конструкции.
Система управления вибростендом реализует алгоритмы управления с обратной связью. Датчики обратной связи (обычно акселерометры) устанавливаются непосредственно на рабочем столе или на испытуемом объекте. Сигнал с датчиков непрерывно сравнивается с заданным профилем в контроллере, который корректирует выходной сигнал усилителя для минимизации ошибки воспроизведения.
Такая схема позволяет обеспечить высокую точность задания вибрационных параметров даже при изменении динамических характеристик системы в процессе испытаний (например, при изменении массы объекта или прохождении резонансных частот).
Типы вибрационных испытаний
Испытания на вибрацию подразделяются на три основных типа: синусоидальные, случайные и ударные. Каждый из этих типов предназначен для моделирования различных эксплуатационных нагрузок и решения специфических задач.
Синусоидальные испытания предполагают воздействие на объект гармонических колебаний с фиксированной частотой или с плавным изменением частоты в заданном диапазоне (так называемое свип-испытание). Основная цель таких испытаний определение резонансных частот конструкции и оценка её усталостной прочности при циклических нагрузках.
При плавном изменении частоты каждый конструктивный элемент, обладающий собственной резонансной частотой, последовательно входит в режим резонанса, где амплитуда колебаний многократно возрастает по сравнению с приложенным воздействием. Испытания синусоидальной вибрацией рекомендуется проводить в тех случаях, когда известны частоты внешних воздействий, возникающих в реальных условиях эксплуатации или транспортировки.
Синусоидальный тест также может комбинироваться со случайной вибрацией в этом случае несколько синусоидальных тонов накладываются поверх случайного фонового профиля для моделирования сложных многокомпонентных нагрузок.
Случайные испытания являются наиболее распространённым типом вибрационных тестов. В отличие от синусоидальных, случайный тест одновременно возбуждает все частоты в заданном спектре, что более точно воспроизводит реальные условия эксплуатации вибрацию, возникающую при движении транспортных средств, работе механизмов или воздействии ветровых нагрузок.
Случайная вибрация описывается статистическими характеристиками: спектральной плотностью мощности, среднеквадратичным значением ускорения и пик-фактором. Контроллер вибрации генерирует случайный сигнал, который через усилитель подаётся на вибростенд. Акселерометры, установленные на столе и на объекте, отслеживают фактическую вибрацию и передают данные на управляющий компьютер, который корректирует сигнал для обеспечения требуемого спектра.
- Случайные испытания особенно важны для автомобильной и железнодорожной промышленности, где оборудование подвергается длительным широкополосным вибрационным нагрузкам.
- Ударные испытания моделируют кратковременные импульсные воздействия, возникающие, например, при ударах, падениях, взрывных нагрузках или землетрясениях. Профили ударных импульсов определяются во временной области и могут иметь различную форму: полусинусоидальную, трапециевидную, треугольную или более сложную.
- Испытания одиночными ударами проводятся через значительные интервалы времени, чтобы к моменту каждого следующего удара амплитуды колебаний всех конструктивных элементов успевали затухнуть до определённой величины.
Для воспроизведения серий ударов применяются ударные стенды или режимы ударных испытаний на электродинамических вибростендах, которые благодаря гибкости управления позволяют воспроизводить разнообразные ударные воздействия без использования специализированного дорогостоящего оборудования.
Спектр реакции на удар (SRS Shock Response Spectrum) представляет собой метод управления ударным воздействием, при котором оценивается реакция системы с одной степенью свободы на заданный импульс.
Этот подход часто используется для имитации сложных ударных событий, таких как землетрясения, или для воспроизведения реальных сигналов времени, записанных в полевых условиях. Репликация формы времени позволяет создавать испытательные воздействия, максимально приближенные к эксплуатационным нагрузкам.
Системы управления виброиспытаниями
Система управления вибрационными испытаниями представляет собой замкнутый контур, включающий регулятор вибрации, усилитель мощности, вибростенд и датчик обратной связи. Вместе эти четыре компонента образуют систему, обеспечивающую точное воспроизведение заданных вибрационных профилей и защиту испытуемых образцов от повреждений.
Современные контроллеры вибрации строятся на основе цифровых сигнальных процессоров (DSP) и позволяют реализовывать сложные алгоритмы управления: адаптивную коррекцию спектра, компенсацию нелинейностей, подавление резонансов и автоматическую защиту. Одной из ключевых задач системы управления является обеспечение стабильности работы вибростенда при прохождении через резонансные частоты как самого стенда, так и испытуемого объекта. Для этого применяются модальные алгоритмы управления, позволяющие независимо демпфировать колебания по отдельным формам.
Однако эффективность таких алгоритмов ограничена наличием неконтролируемых высших мод, которые могут возбуждаться при увеличении коэффициентов обратной связи. Использование дополнительных сенсоров и актуаторов позволяет частично решить эту проблему, обеспечивая более точную оценку форм колебаний и снижая интенсивность возбуждения неконтролируемых мод.
Контроллеры вибрации оснащаются механизмами безопасности, минимизирующими риск повреждения дорогостоящих тестируемых образцов. К таким механизмам относятся: ограничение максимального ускорения и перемещения, контроль температуры подвижной катушки, мониторинг тока усилителя, автоматическое отключение при потере сигнала обратной связи.
Руководство пользователя и возможности безопасной автоматизации позволяют командам тестировщиков укладываться в критически важные сроки при сохранении высокого качества испытаний.
Области применения вибростендов
Применение испытательных вибростендов охватывает широкий спектр задач в различных отраслях промышленности:
- Аэрокосмическая промышленность вибрационные испытания космических аппаратов и их компонентов проводятся для проверки устойчивости к нагрузкам, возникающим при транспортировке на космодром и в процессе запуска ракеты-носителя. Гидравлические трёхосевые стенды позволяют воспроизводить синусоидальные и широкополосные случайные воздействия на этапах наземной экспериментальной отработки и приёмо-сдаточных испытаний лётных образцов.
- Автомобильная промышленность испытания на вибростендах проводятся для оценки долговечности и надёжности автомобильных компонентов: двигателей, трансмиссий, систем подвески, электронных блоков управления. Случайные вибрационные тесты имитируют нагрузки, возникающие при движении по дорогам различного качества.
- Железнодорожный транспорт оборудование подвижного состава подвергается испытаниям на виброустойчивость и вибропрочность в соответствии с требованиями ГОСТ 33787-2019. Эти испытания включают проверку устойчивости к синусоидальной и случайной вибрации, а также к механическим ударам одиночного действия.
- Электронная промышленность виброиспытания являются обязательным этапом контроля качества при производстве электронных устройств, от бытовой электроники до военного оборудования. Испытания проводятся как на этапе опытно-конструкторских работ, так и в производственном цикле или при капитальном ремонте.
- Строительство и сейсмология вибростенды с длинным ходом применяются для моделирования сейсмических воздействий и оценки сейсмостойкости строительных конструкций, систем жизнеобеспечения и оборудования атомных станций.
- Поверка и калибровка вибростенды используются для тарировки и калибровки средств виброизмерительной техники. Поверка акселерометров и виброметров проводится методом непосредственного сличения с эталонными преобразователями.
Выбор вибростенда и практические рекомендации
Выбор типа и модели вибростенда определяется комплексом факторов, включая массу и габариты испытуемых объектов, требуемые частотный диапазон и амплитудные характеристики, а также бюджетные ограничения.
В подавляющем большинстве случаев целесообразно приобретать универсальные электродинамические вибростенды, которые способны решать широкий спектр задач. Для специализированных применений испытаний крупногабаритных конструкций, сейсмических тестов или работы в условиях сильных магнитных полей могут потребоваться гидравлические или пьезоэлектрические стенды.
При выборе вибростенда следует обращать внимание на следующие параметры:
- Выталкивающее усилие определяет максимальную нагрузку, которую стенд способен создать при заданной массе объекта и требуемом ускорении. Рассчитывается по формуле F = m × a, где F сила (Н), m общая масса подвижной системы с объектом (кг), a требуемое ускорение (м/с²). Необходимо предусматривать запас по усилию, так как в процессе испытаний динамические характеристики объекта могут изменяться.
- Частотный диапазон определяет спектр частот, воспроизводимых стендом. Для большинства задач достаточен диапазон 5–2000 Гц, однако при испытаниях электронных компонентов могут потребоваться более высокие частоты (до 10 кГц), а при сейсмических испытаниях низкие частоты (1–100 Гц) с большими перемещениями.
- Максимальное перемещение определяет размах колебаний стола, критичный для низкочастотных испытаний и испытаний на сейсмостойкость. Для стандартных задач достаточно перемещения 25–50 мм, однако существуют стенды с ходом до 80 мм.
- Максимальная нагрузка масса испытуемого объекта, который может быть размещён на столе стенда. При выборе необходимо учитывать не только вес объекта, но и габариты, а также возможность закрепления на столе с помощью стандартных приспособлений или специальных адаптеров.
- Система охлаждения для мощных стендов (свыше 20 кН) воздушное охлаждение может быть недостаточным, и потребуется жидкостная система. Стоимость эксплуатации жидкостного охлаждения выше, однако оно обеспечивает более стабильную работу при длительных испытаниях.
При установке вибростенда важно учитывать требования к фундаменту и виброизоляции. Современные электродинамические вибростенды благодаря специальной кинематической схеме и компенсаторам колебаний могут устанавливаться в обычных помещениях без специального фундамента, так как они не передают динамическое усилие на опору. Однако для тяжёлых гидравлических стендов, создающих значительные реактивные силы, требуется массивный фундамент с виброизоляцией.
Электродинамические вибростенды оснащаются компенсаторами колебаний, позволяющими устанавливать оборудование в обычных помещениях без специального фундамента.
Советы по эксплуатации:
- Перед каждым испытанием проводить проверку крепления испытуемого объекта на столе и акселерометров на объекте и столе.
- Использовать адаптеры и приспособления, обеспечивающие равномерное распределение нагрузки и минимизирующие перекосы при монтаже.
- Проводить калибровку измерительных каналов перед каждым испытательным циклом.
- Для длительных испытаний использовать режимы с ограничением максимальной температуры подвижной катушки и контролем тока усилителя.
- При работе с мощными стендами использовать средства индивидуальной защиты и соблюдать правила техники безопасности, включая защиту органов слуха и ограждение рабочей зоны.
Испытательные вибростенды являются неотъемлемым инструментом современного инженерного проектирования и контроля качества. Правильный выбор, грамотная эксплуатация и своевременное обслуживание этого сложного оборудования позволяют значительно повысить надёжность и долговечность выпускаемой продукции, сократить затраты на гарантийное обслуживание и обеспечить соответствие продукции требованиям международных и отраслевых стандартов.
