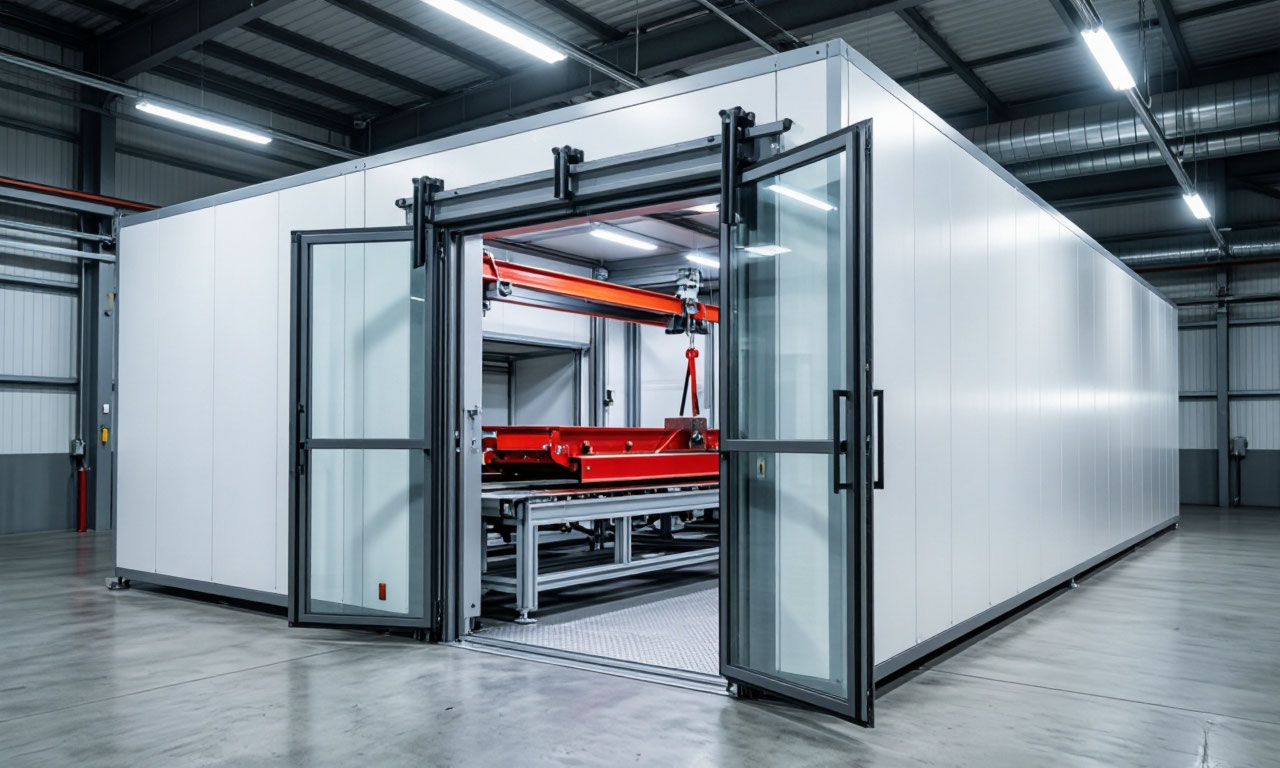

Окрасочно-сушильная камера (подробнее) представляет собой специализированный технологический комплекс, предназначенный для создания высококачественных лакокрасочных покрытий на различных типах поверхностей. Оборудование объединяет функции нанесения жидких или порошковых материалов с последующей сушкой и полимеризацией, обеспечивая полный цикл обработки изделий в контролируемых условиях.
Конструкция типовой камеры включает несущий каркас из металлических профилей, панельные ограждения из сэндвич-панелей с антибликовым внутренним покрытием, системы воздухоподготовки и фильтрации, теплогенераторное оборудование и автоматизированную систему управления технологическими процессами.
Пространство внутри камеры организовано таким образом, чтобы обеспечить ламинарный поток очищенного воздуха сверху вниз, что гарантирует равномерное осаждение лакокрасочных материалов на обрабатываемую поверхность.
Производственные камеры различаются по габаритным размерам, типу используемых лакокрасочных материалов, способу нагрева и степени автоматизации.
Для крупногабаритных металлоконструкций применяются камеры с увеличенными размерами, например, 10000х4000х5000 мм, позволяющие обрабатывать габаритные изделия в сборе. Мобильные варианты исполнения обеспечивают возможность проведения работ непосредственно на строительных площадках или в условиях ограниченного производственного пространства.
Технологические режимы работы камеры
Современные окрасочно-сушильные камеры функционируют в нескольких ключевых режимах, каждый из которых предназначен для выполнения конкретных технологических задач. Режим окраски предполагает работу приточной и вытяжной вентиляции одновременно, при этом воздух проходит через многоступенчатую систему очистки, нагревается до заданной температуры и равномерно подается через потолочные фильтры в рабочую зону.
Такой принцип организации воздухообмена позволяет минимизировать концентрацию взвешенных частиц и паров растворителей в зоне нанесения покрытия.
Режим сушки активируется после завершения процесса окраски. На этом этапе происходит частичная рециркуляция воздушных масс внутри камеры: 80-85% нагретого воздуха циркулирует по замкнутому контуру, а 15-20% удаляется с замещением свежим воздухом из атмосферы. Данная схема позволяет существенно экономить топливные ресурсы и поддерживать стабильную температуру на протяжении всего цикла сушки.
Температурные режимы варьируются в зависимости от типа лакокрасочного материала: для большинства жидких красок достаточно 60-80°С, тогда как порошковые составы требуют нагрева до 160-250°С для полноценной полимеризации.
Режим продувки служит промежуточным этапом между окраской и сушкой. В течение нескольких минут осуществляется интенсивное вентилирование рабочего пространства для удаления остатков паров растворителей и аэрозольных частиц краски. Завершающий режим охлаждения позволяет постепенно снизить температуру внутри камеры до безопасного для персонала уровня перед открытием ворот и извлечением готового изделия.
Подготовка поверхности! Катафорез и антикоррозийная обработка
Катафорезное грунтование представляет собой передовой метод антикоррозийной подготовки металлических поверхностей, основанный на электрохимических процессах. Технология обеспечивает проникновение защитного слоя непосредственно в структуру металла за счет электролитической реакции, при которой на поверхности изделия закрепляется катафорезный грунт.
Процесс катафореза предполагает погружение металлических деталей в специальную ванну с рабочим раствором грунтовки. Полное погружение гарантирует равномерное покрытие даже внутренних полостей и труднодоступных участков сложной конфигурации, что принципиально важно для обеспечения надежной защиты от коррозии. Экономическая эффективность метода обусловлена минимизацией потерь расходного материала благодаря высокой степени использования грунтовочного состава.
Гарантийный срок защиты от сквозной коррозии при использовании технологии катафореза достигает шести лет и более. Автомобильные заводы применяют многослойные системы окраски, включающие катафорезный грунт, последующие слои вторичного грунта и финишные эмали, что в совокупности обеспечивает исключительную стойкость кузовных деталей к атмосферным воздействиям и механическим повреждениям.
Антикоррозийная подготовка поверхности включает также химическую очистку от масел, окалины и продуктов коррозии, фосфатирование или хроматирование для создания дополнительного адгезионного слоя. Современные линии подготовки совмещают дробеструйную обработку с химическими методами очистки, обеспечивая требуемую степень шероховатости и химическую активность поверхности перед нанесением финишного покрытия.
Порошковая покраска и методы нанесения
Порошковая покраска выделяется как один из наиболее прогрессивных методов нанесения декоративно-защитных покрытий благодаря комплексу эксплуатационных преимуществ. Технология основана на использовании сухих полимерных порошков, которые распыляются на заземленную поверхность с помощью электростатического распылителя. Под действием электрического заряда частицы краски прочно удерживаются на изделии до момента термической обработки.
Процесс полимеризации осуществляется в специализированных печах, где нагретый воздух или инфракрасное излучение обеспечивают расплавление порошковых частиц и образование сплошной пленки с высокой адгезией к металлической основе. Температурный диапазон отверждения варьируется в зависимости от типа полимерной композиции и составляет в среднем 160-250°С. Время выдержки определяется требуемой толщиной покрытия и габаритами изделия.
Ключевые преимущества порошковой технологии включают экономическую эффективность, обусловленную практически полным использованием материала неосевший на деталь порошок собирается системой рекуперации и возвращается в технологический цикл.
Экологическая безопасность метода связана с отсутствием органических растворителей, что исключает выбросы летучих токсичных соединений в атмосферу. Получаемые покрытия характеризуются высокой ударной прочностью (до 500 нм), устойчивостью к изгибу и растяжению, стойкостью к воздействию кислот, щелочей и органических растворителей.
Декоративные возможности порошковой покраски охватывают более 5000 цветов и фактур, включая шагрень, муар, молотковые и античные эффекты. Толщина покрытия регулируется в диапазоне от 30 до 250 мкм в зависимости от требований к защитным свойствам и внешнему виду.

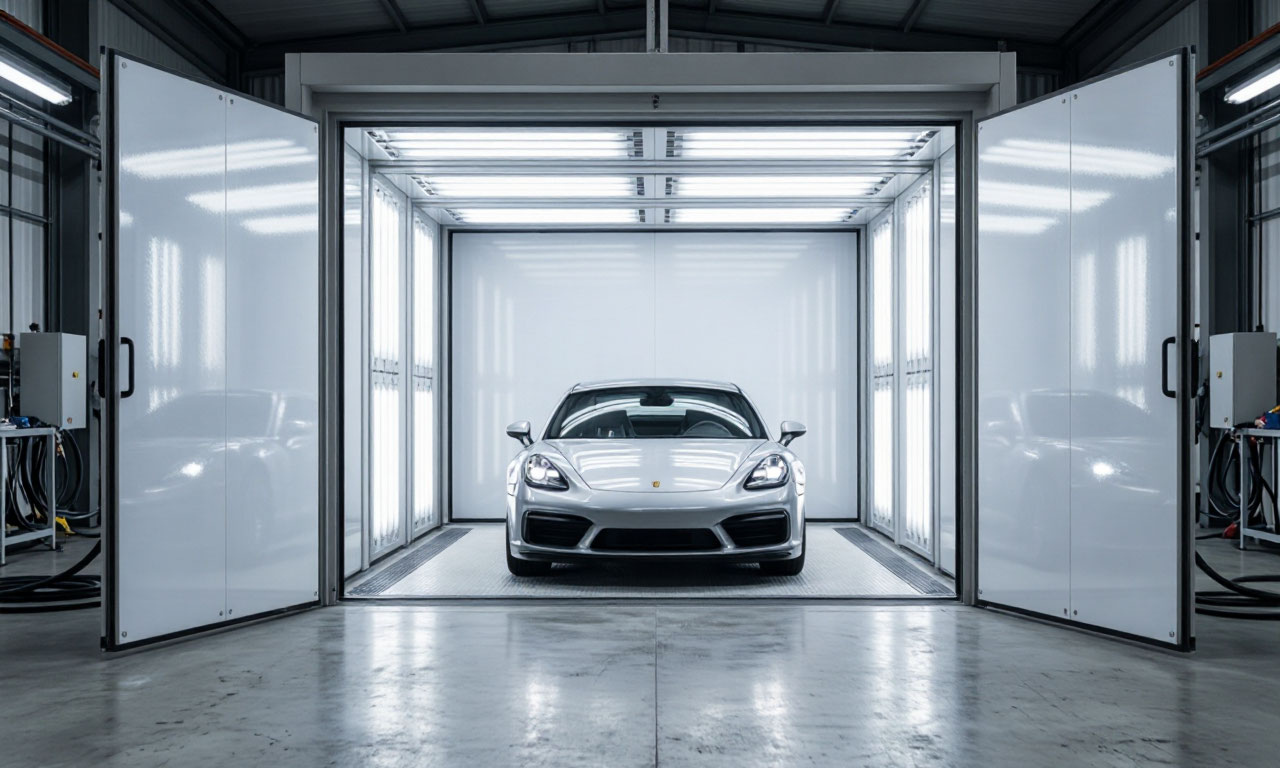

Система фильтрации воздуха и организация потоков
Качество лакокрасочного покрытия напрямую зависит от степени чистоты воздуха в рабочей зоне окрасочно-сушильной камеры. Система фильтрации традиционно строится по двухступенчатому принципу: на первом этапе воздух, забираемый из внешней среды, проходит через предварительные фильтры грубой очистки, задерживающие крупные частицы пыли и механические примеси.
Второй этап очистки осуществляется непосредственно перед подачей воздуха в рабочую зону. Потолочные фильтры тонкой очистки гарантируют удаление микрочастиц размером до 1 микрона, обеспечивая максимальную чистоту воздушного потока. Организация направленного движения воздуха сверху вниз создает эффект "воздушного душа", препятствующего попаданию пыли на окрашиваемую поверхность и обеспечивающего ламинарность потока.
Вытяжная система камеры оснащается фильтрами для улавливания красковой аэрозоли. В зависимости от типа используемых лакокрасочных материалов применяются сухие фильтры на основе волокнистых материалов или гидрофильтры, использующие водяную завесу для осаждения частиц краски. Мокрые системы очистки отличаются повышенной эффективностью улавливания аэрозольных частиц и способностью работать с высокими концентрациями краски в воздухе.
Система флокуляции используется для очистки и регенерации промывных вод в гидрофильтрах. Процесс основан на химическом осаждении и агрегации взвешенных частиц краски с последующим отделением осадка от очищенной воды. Это позволяет многократно использовать жидкость в системе мокрой очистки, существенно сокращая водопотребление и объемы производственных стоков.
Конвекционный нагрев и терморегуляция
Конвекционный нагрев выступает основным способом создания необходимого температурного режима в окрасочно-сушильных камерах. Теплогенераторное оборудование включает в себя горелки различных типов (дизельные, газовые) и теплообменники, обеспечивающие передачу тепловой энергии потоку воздуха, циркулирующему внутри камеры.
Работа тепловентиляционного блока основана на принципе непрерывного нагрева прогоняемого воздуха с автоматической регулировкой температуры по показаниям термодатчиков. Приточный вентилятор забирает воздух из атмосферы, пропускает его через предварительный фильтр, затем через теплообменник и финишный потолочный фильтр в рабочее пространство. Высокая производительность вентиляционной группы обеспечивает необходимую кратность воздухообмена даже в режиме интенсивного краскоприменения.
Для крупногабаритных изделий и толстостенных деталей применяются инфракрасные нагреватели, обеспечивающие прямой прогрев поверхности без существенного нагрева воздушной среды. Комбинированные системы включают как конвекционные, так и радиационные нагревательные элементы, что позволяет оптимизировать энергозатраты и сократить время сушки.
Важным параметром является равномерность распределения температуры по всему объему камеры. Инженерные решения включают специальные воздухораспределительные устройства и систему перепускных заслонок, обеспечивающих ламинарный поток с минимальными температурными градиентами. Контроль температурных показателей осуществляется через встроенные термодатчики, передающие информацию на программируемый контроллер, который автоматически корректирует работу горелки и вентиляционной группы.
Рекуперация тепла и энергоэффективность
Рекуперация тепла становится все более значимым элементом современных окрасочно-сушильных систем, позволяющим существенно снизить эксплуатационные затраты. Принцип рекуперации основан на использовании тепла отработанного воздуха для предварительного нагрева свежего воздуха, поступающего из атмосферы. Это особенно актуально в зимний период, когда затраты на подогрев холодного воздуха наиболее высоки.
Рециркуляционные схемы организации воздухообмена в режиме сушки представляют собой вариант внутренней рекуперации: 80-85% объема воздуха циркулирует внутри камеры, проходя через теплообменник и повторно нагреваясь до заданной температуры. Такой подход позволяет сократить потребление топлива на 60-70% по сравнению с полностью приточной схемой вентиляции.
Современные камеры оснащаются автоматизированными системами управления энергопотреблением, которые включают частотные регуляторы оборотов вентиляторов, адаптивные алгоритмы управления температурой и оптимизацию времени технологических циклов.
Минимизация тепловых потерь достигается также за счет использования сэндвич-панелей с высокоэффективной теплоизоляцией и герметичных уплотнений на воротных проемах и дверях.
Перспективным направлением повышения энергоэффективности является применение тепловых насосов, утилизирующих низкопотенциальное тепло отходящих газов горелок и нагретого воздуха, удаляемого из камеры. Комплексный подход к энергосбережению позволяет не только сократить эксплуатационные расходы, но и существенно снизить углеродный след производства.
Передвижные кабины и мобильные решения
Передвижные кабины (мобильные камеры) представляют собой альтернативу стационарным конструкциям для предприятий, где требуется периодическая обработка крупногабаритных изделий или проведение работ на разных площадках. Мобильные окрасочно-сушильные камеры оснащаются колесными шасси или размещаются на грузовых платформах, что обеспечивает их транспортировку в любое место проведения работ.
Конструкция мобильных камер включает сборно-разборные панели из утепленных сэндвич-панелей с усиленным каркасом, рассчитанным на транспортные нагрузки. Приточно-вытяжные агрегаты, системы фильтрации и нагревательные элементы адаптированы для работы в условиях ограниченного пространства и питаются от собственных генераторов или подключаются к существующим коммуникациям на объекте.
Особое внимание при проектировании мобильных камер уделяется быстрой сборке и демонтажу конструкции, удобству транспортировки и минимальному времени развертывания на новом месте. Современные решения позволяют наладить полноценный покрасочный процесс в течение нескольких часов после прибытия на объект.
Технологические характеристики мобильных камер не уступают стационарным аналогам по качеству подготовки воздуха, равномерности температурного поля и безопасности работ. Для позиционирования временной камеры в пространстве могут использоваться телескопические опоры и выносные элементы крепления, обеспечивающие устойчивость конструкции при работе с тяжелыми изделиями.
Взрывозащищенное оборудование и безопасность
Организация безопасной работы в окрасочно-сушильных камерах требует строгого соблюдения требований взрывопожаробезопасности, учитывая использование горючих лакокрасочных материалов и органических растворителей. Взрывозащищенное исполнение оборудования предусматривает герметизацию электротехнических компонентов, использование взрывозащищенных светильников и электродвигателей с защитой от искрообразования.
Система автоматического пожаротушения является обязательным элементом современных окрасочных комплексов. Она включает датчики температуры и дыма, быстродействующие заслонки для перекрытия воздуховодов и установки подачи огнетушащих составов. Автоматика в постоянном режиме контролирует концентрацию паров растворителя и при превышении предельно допустимых значений инициирует аварийную вентиляцию или остановку процесса.
Семиканальная система контроля включает датчики давления, температуры, загазованности, скорости воздушного потока и других критических параметров. Программируемый контроллер обрабатывает сигналы со всех датчиков и при обнаружении отклонений от нормативных значений выдает предупреждение оператору или аварийно останавливает оборудование.
Конструкция камер обеспечивает защиту от статического электричества за счет заземления всех металлических элементов и покрытия рабочих зон антистатическими материалами. Периодическая аттестация взрывозащищенного оборудования и обучение персонала безопасным методам работы являются неотъемлемыми условиями эксплуатации окрасочных камер.
Автоматизация и управление технологическими процессами
Современные системы управления окрасочно-сушильными камерами строятся на базе программируемых логических контроллеров с интуитивно понятными интерфейсами оператора.
- Программное обеспечение позволяет задавать многоступенчатые циклы обработки с параметрами температуры, времени выдержки и последовательностью переключения режимов для каждого конкретного типа изделий и лакокрасочных материалов.
- Автоматизированное управление включает функции калибровки измерительных каналов, самодиагностики оборудования и архивации данных по каждой выполненной операции. Это обеспечивает полную прослеживаемость технологического процесса и возможность оптимизации параметров на основе накопленных данных. Развитые системы включают удаленный мониторинг через промышленные сети и облачные сервисы для диагностики состояния оборудования и оперативного реагирования на отклонения.
- Интеграция камер в общую производственную инфраструктуру достигается через модули обмена данными по стандартным промышленным протоколам. Это позволяет синхронизировать работу окрасочного участка с конвейерными системами, автоматическими транспортными средствами и складскими комплексами.
- Операторские панели с сенсорными экранами обеспечивают наглядное отображение текущих параметров, мнемосхем движения воздуха и циркуляции теплоносителя. Дистанционное управление и диагностика через мобильные устройства становятся стандартными функциями для современного окрасочного оборудования.
Советы по эксплуатации
Регламентное техническое обслуживание окрасочно-сушильных камер требует строгого соблюдения графиков замены фильтрующих элементов. Фильтры предварительной очистки подаваемого воздуха заменяются каждые 700 часов наработки, потолочные фильтры тонкой очистки каждые 1000 часов. Фильтры улавливания красковой пыли требуют замены через каждые 100 часов активной работы, а при интенсивной эксплуатации этот интервал может сокращаться до 50 часов.
Контроль качества очистки воздуха осуществляется методом подсчета частиц с помощью автоматических счетчиков или лабораторным анализом проб. Своевременная замена фильтров обеспечивает не только качество покрытия, но и продлевает ресурс теплогенераторного и вентиляционного оборудования за счет исключения загрязнения внутренних полостей калориферов и рабочего колеса вентиляторов.
Оптимизация цветовых переходов при порошковой покраске требует продуманной организации рабочего места и использования сменных бункеров и распылителей. Системы быстрой смены цвета позволяют сократить время переналадки с 60-90 минут до 5-10 минут, что критично для производств с номенклатурой различных цветов. Для жидкой покраски важна правильная организация промывки краскопроводов и утилизации промывочных жидкостей.
Регулярная калибровка датчиков температуры, давления и расхода воздуха, а также тестирование автоматических систем пожаротушения и контроля загазованности входят в обязательный перечень профилактических мероприятий. Ведение эксплуатационных журналов и документации по техническому обслуживанию позволяет отслеживать изменения технических параметров оборудования и планировать превентивные ремонты до наступления критических отказов.
Подбор оборудования по задачам производства
Выбор типа окрасочно-сушильной камеры зависит от номенклатуры и габаритов обрабатываемых изделий, типа используемых лакокрасочных материалов, требуемой производительности и условий монтажа оборудования.
Для крупногабаритных металлоконструкций и тяжелых изделий выбираются камеры с усиленным напольным покрытием и высокой грузоподъемностью транспортных систем. Габаритные размеры рабочего пространства должны обеспечивать свободный доступ оператора к обрабатываемой поверхности и оптимальное расположение источников освещения.
При выборе системы нагрева следует учитывать специфику материалов: для тонкостенных деталей предпочтительна комбинация конвекционного и инфракрасного нагрева, минимизирующая термические деформации. Для массивных изделий с высокой теплоемкостью более эффективна чисто конвекционная схема с увеличенной мощностью теплогенераторов и повышенной скоростью циркуляции воздуха.
Оценка экономической эффективности включает расчет эксплуатационных затрат на электроэнергию, топливо, расходные материалы и техническое обслуживание. Инвестиции в системы рекуперации тепла и энергоэффективные компоненты окупаются в течение 1-3 лет активной эксплуатации за счет снижения потребления топлива на 30-50% по сравнению с базовыми моделями.
При выборе системы фильтрации учитывается тип и расход используемых лакокрасочных материалов. Для органорастворимых красок требуются более мощные вытяжные системы и высокоэффективные фильтры с адсорбционной очисткой, тогда как водорастворимые материалы предъявляют повышенные требования к температурному режиму сушки, но менее критичны к фильтрации вытяжного воздуха.
Окрасочно-сушильные камеры представляют собой сложный комплекс оборудования, эффективность которого определяется грамотным подбором компонентов, правильной эксплуатацией и своевременным техническим обслуживанием. Совокупность рассмотренных элементов от катафорезной подготовки до автоматизированного управления и энергосберегающих технологий обеспечивает получение высококачественных покрытий с минимальными производственными издержками.
